典型介質
廣泛應用于測量工業設備中的各種罐、塔、槽、箱內介質的液位高度
典型介質
高溫、高溫差、高壓力和酸性溶液的液位測量，并因其雙色顯示作用，更特別適用于高、中壓鍋爐的水位直接雙色顯示
18991129503

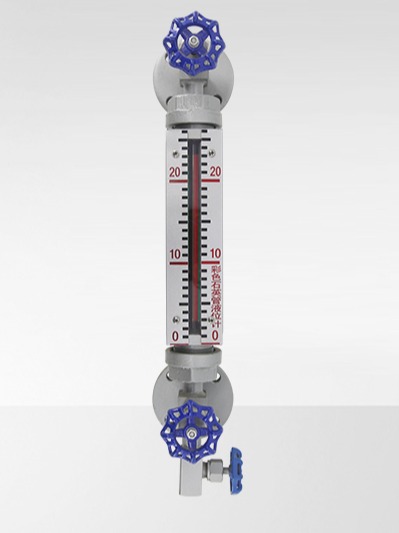

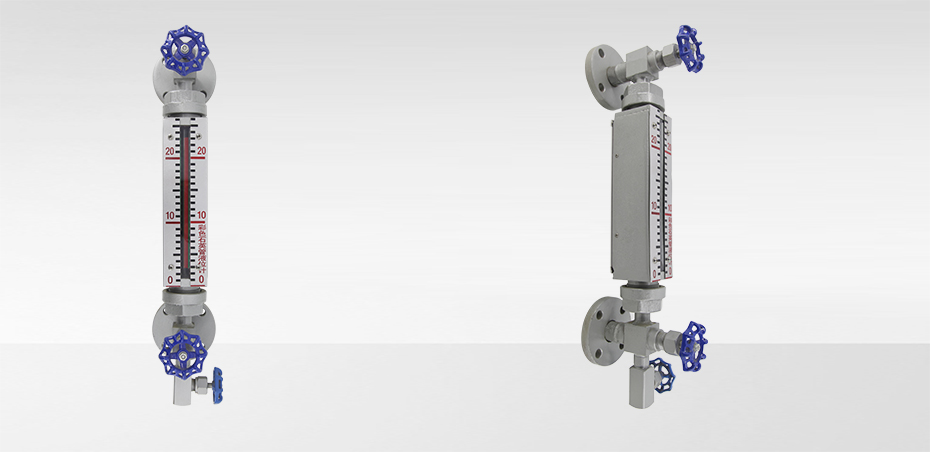

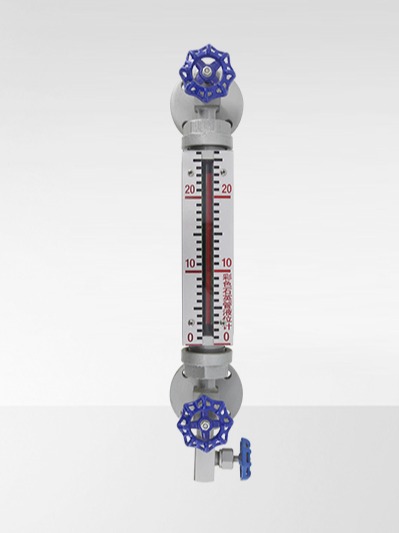

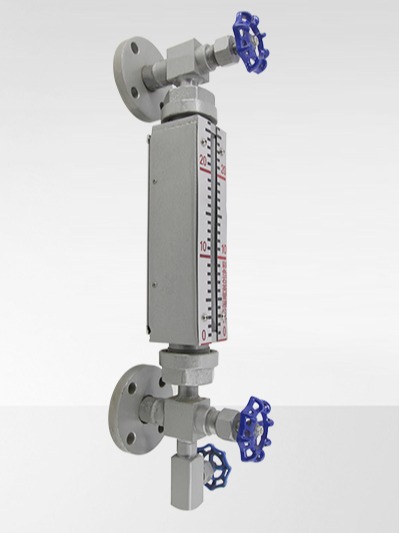

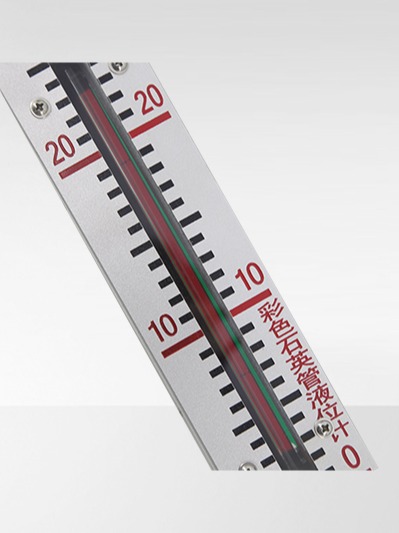

石英玻璃管液位計是一種就地顯示液位儀表。石英玻璃管的力學、機械、電氣和光學性能優于普通玻璃管，更由于某種特殊的折射、反射作用使之具有雙色顯示效果，固較普通玻璃管液位計的功能更加優越，可以廣泛應用于測量工業設備中的各種罐、塔、槽、箱內介質的液位高度。尤其適用于高溫、高溫差、高壓力和酸性溶液的液位測量，并因其雙色顯示作用，更特別適用于高、中壓鍋爐的水位直接雙色顯示。
1、特制的99.99%SiO2透明石英管，其變形點1077℃，軟化點1730℃
2、高壓強度1170Kg/cm3 ，膨脹系統數5.5×10-7。經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
| 工作壓力 | 1.6、2.5、4.0、6.4、10.0MPa |
| 工作溫度 | ≤520℃ |
| 測量范圍 |
由中心距而制定：300、500、800、1100、1400、1700、2000mm 特殊規格請注明尺寸 |
| 蒸汽伴熱夾套 | 工作壓力0.6MPa，接管尺寸G1/2″外螺紋 |
| 接口法蘭 |
采用HG20592~20635法蘭標準。法蘭通徑DN20、DN25， 如用戶需采用其他標準（如GB、ANSI等標準）可根據用戶需要設計。 鋼球自動封閉壓力：大于0.2MPa重量15~30kg |
(1)彩色液位計出廠時各部位已按所標壓力的1.5倍試壓守畢，請用戶不要自行拆卸石英管，以防損壞。
(2)安裝中心距出廠時已根據用戶需要尺寸制造，如需調整觀測方向，請?zhí)嵩缗c工廠聯系，盡量不要在現場調整，以免使整套液位計的耐壓降低。
(3)雙色液位計后面紅，綠玻璃有安裝好和未安裝好兩種(因運輸遠近原因)，如未安裝好，煩請用戶按以下順序安裝;中間綠玻璃，兩邊紅玻璃膠粘牢(由生產廠提供好)，依次排列放于液位計玻璃槽內，然后用金屬片和螺絲擰緊壓牢。
(4)雙色液位計屬精密儀表、運輸、搬運、開箱、安裝時均要小心輕放，不要撞擊，敲打，防止石英玻璃管及紅綠玻璃破碎。
使用(1)雙色液位計安裝于容器上后，先慢慢開啟上下閥門，使液體流入沖刷管內壁。如容器內液體為高溫時，應事先對石英管進行預熱半小時后方可正式運行，以免石英管爆裂。
(2)觀測液位時，一定要站在液位計的正面，所看到的液位即是容器內的真實液位。
(3)當容器內進液或者升壓時，可能液位雙色顯示不清晰，這是因為容器內液體不清潔或壓力不穩定所造成的暫時現象，等穩定后即能清晰顯示液位。
