典型應用
1、幾乎可以適用于各種工業自動化過程控制中的液位測量與控制
2、常見用于電廠化學水處理，污水處理，水處理，印染等行業（例如：稀鹽酸，稀硫酸）
產品特點
1、安全可靠，安裝方便，性能穩定
2、耐腐蝕性強，可按需定制壓力等
18991129503

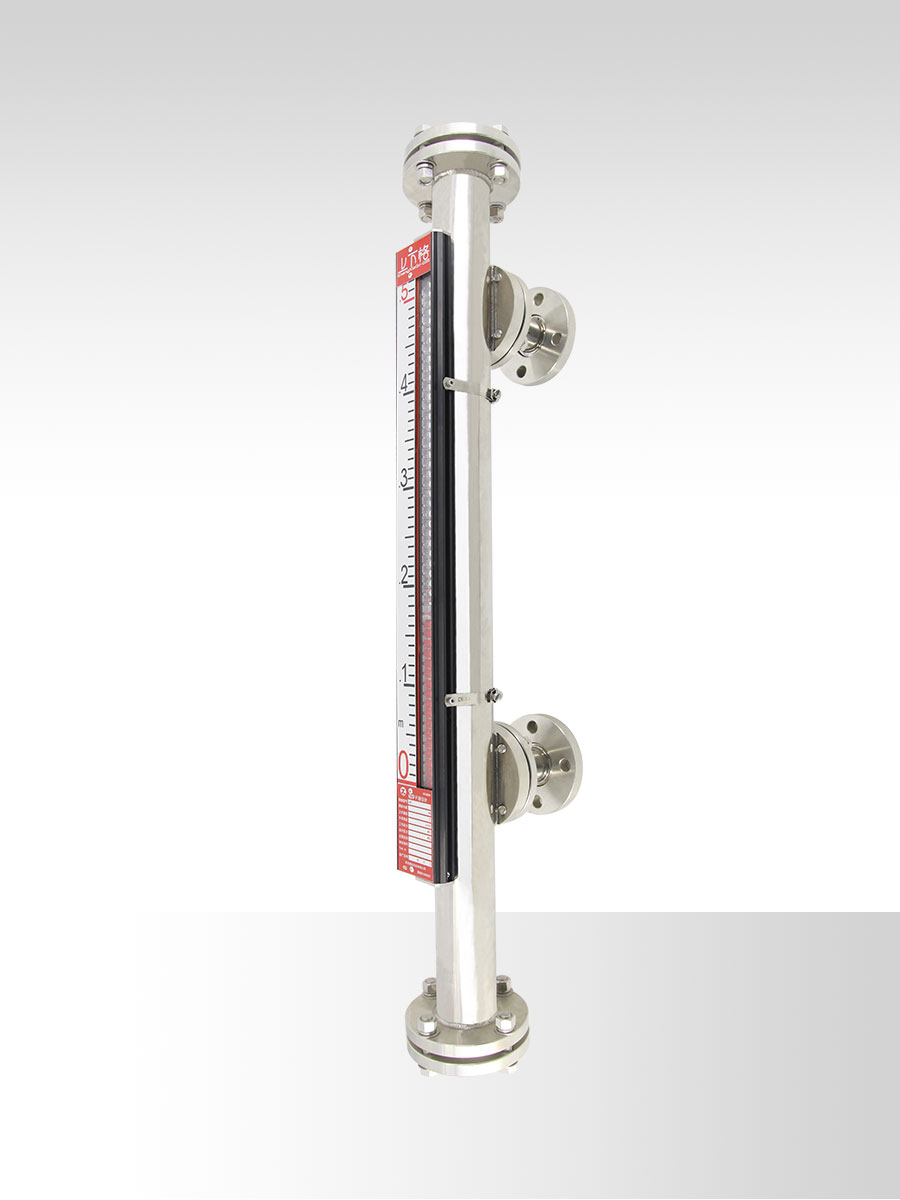

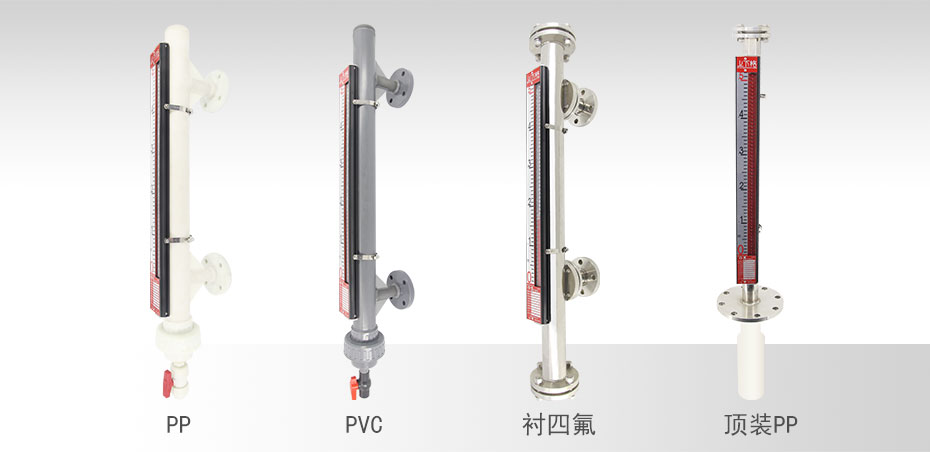

PVC(聚氯乙烯)/PP(聚丙烯)/304不銹鋼內襯四氟（PTFE）材質液位計是比較常用的防腐型液位計，常見用于電廠化學水處理，污水處理，水處理，印染以及對PP/PVC不相溶的介質等行業。

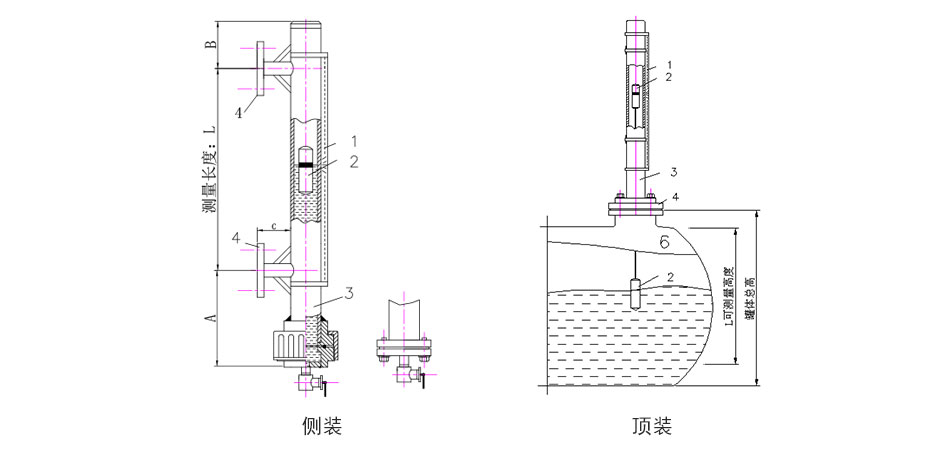

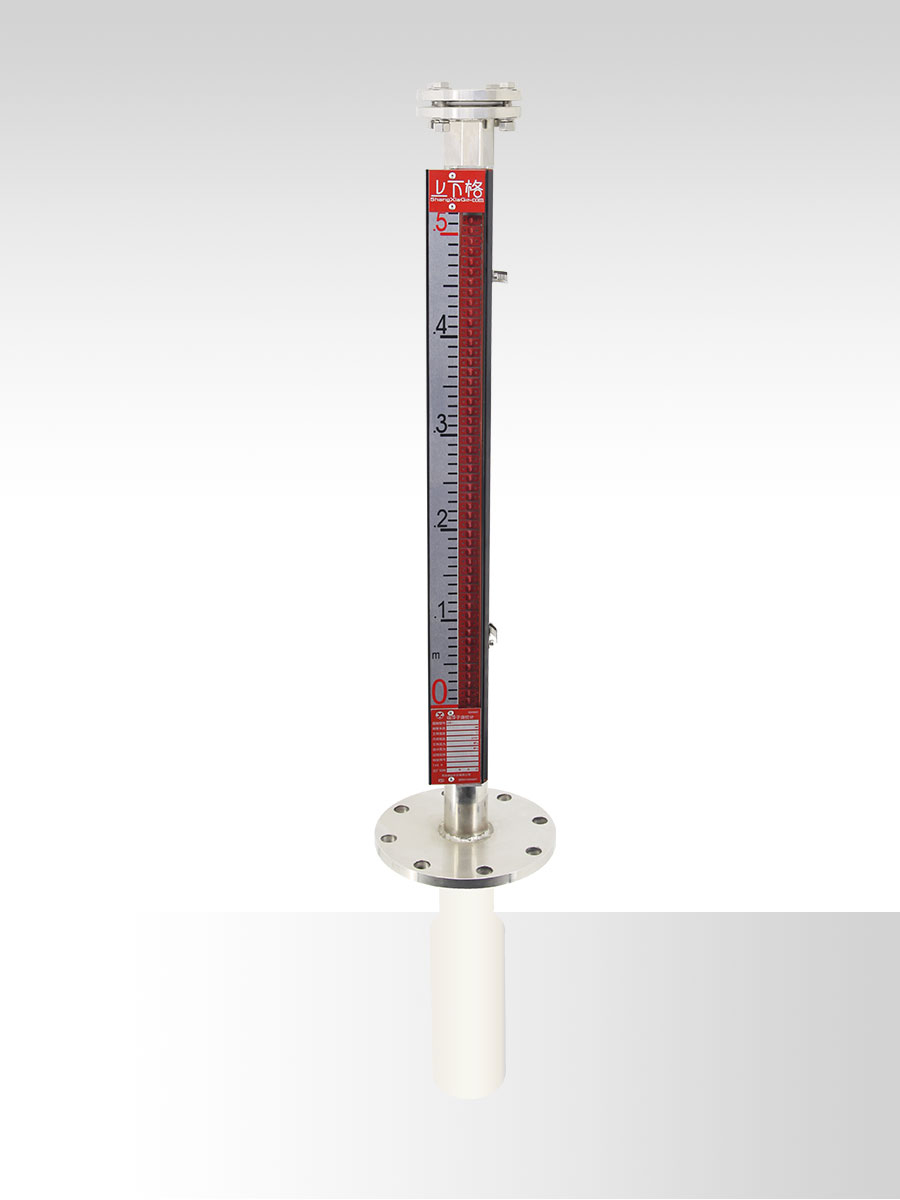

PP/PVC/304不銹鋼內襯四氟（PTFE）磁翻板液位計分為側裝和頂裝兩種安裝方式：(見下圖)
如需使用防腐型液位計，但溫度較高，壓力較大的情況下，可以選用UNF-C防腐型側裝襯四氟液位計，其主要應用在需要測量或指示具有腐蝕性介質的儲罐的液位儀表。
產品可通過加裝電阻干簧或磁致伸縮液位變送器，可就地?cái)?shù)字顯示，或?qū)⑤敵?-20mA標準遠傳電信號，供記錄顯示儀表或工業過程控制中心使用。也可通過加裝磁性控制開關，對液面監控報警或通過繼電器控制電機電泵工作。
使用要求
1、量程范圍：0～6000mm(不銹鋼類)，0～4000mm(防腐類)
2、安裝方式：側裝/頂裝，法蘭固定
3、使用現場注意保護，避免外力碰撞液位計造成損壞，PVC/PP液位計盡量不安裝在陽光照射環境下
| 介質壓力 | PVC/PP≤0.6Mpa ,襯四氟≤2.5Mpa |
| 介質密度 | ≥0.5g/cm3 |
| 介質溫度 | PVC(-30～70℃),PP(-20～80℃),襯四氟(≤ 150℃) |
| 介質粘度 | ≤10-4m2/S |
| 測量精度 | ±10mm |
| 安裝方式 | 法蘭側裝、頂裝式 |
| 防護等級 | IP65 |
| 安裝法蘭 | 根據用戶要求 |
| 排污法蘭 | 默認為DN25-GB |
| 浮筒規格 | φ51、φ57(壁厚根據壓力和溫度) |
| 浮筒材質 | PP/PVC/304內襯PTFE |
| 功能配套 |
標準型(就地翻板顯示) 遠傳型(就地翻板顯示+信號遠傳) 報警型(就地翻板顯示+報警開關) 遠傳報警性(就地翻板顯示+信號遠傳+報警) |
變送器通過卡箍捆綁在磁翻板液位計主導管外側，使其和液位計處于同一磁偶系統中。當磁浮子隨著液位上下移動時，對應液位位置的干簧芯片組受浮子內磁場的作用和動作，電阻鏈值發生變化，通過轉換模塊將變化的電阻信號轉換為4～20mADC標準信號，傳輸給二次儀表、PLC、DCS，從而實現液位顯示、控制、調節和報警的目的。
通過卡箍固定在磁翻板測量筒上；變送器盒可選擇上端安裝，也可選擇下端安裝；
注意：變送器屬于電子精密件，受環境影響較為強烈。正常使用溫度范圍為-40～85℃，超出此范圍可能會存在顯示不清晰或通信中斷。
控制開關由干簧管及電路模塊組成，結構緊湊、堅固耐用、帶保持（記憶）型控制開關。該液位控制開關以捆綁的形式固定在磁浮子液位計/磁翻板液位計的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，通過轉換模塊將變化的信號轉換成無源開關信號輸出。
通過卡箍固定在磁翻板測量筒上；固定位置可以調節，用戶可以根據需求調整高度。
注意：變送器屬于電子精密件，受環境影響較為強烈。正常使用溫度范圍為-40℃～85℃，超出此范圍可能會存在顯示不清晰或通信中斷。
