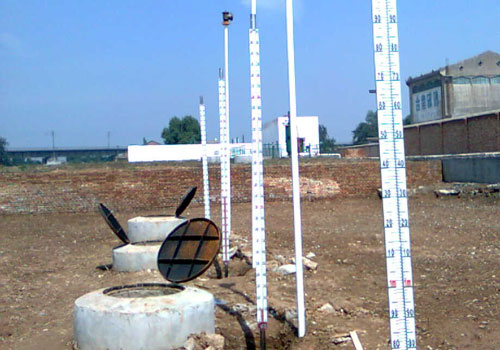

1、幾乎可以適用于所有地埋壓力容器、儲罐、箱、槽等的容器介質的液位顯示或監控

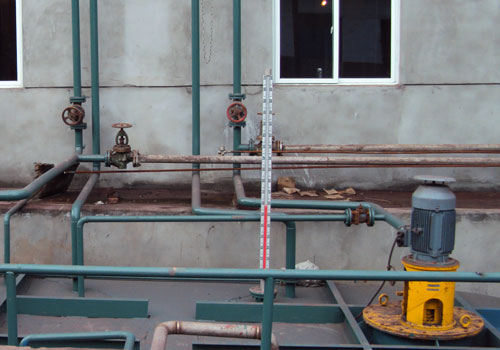

2、廣泛用于石油、化工、冶金、電力、市政、水處理等,可用于泥漿液位顯示
產品特點
1、安全可靠,安裝方便,性能穩定
2、材質多樣,可按需定制壓力等
18991129503

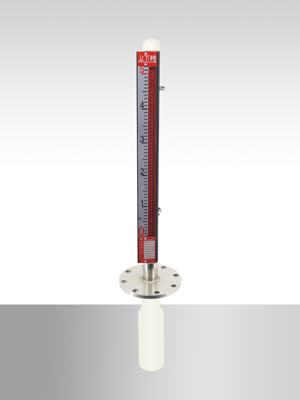

頂裝磁翻板液位計(也可稱為頂裝磁性浮子液位計)根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱翻轉180°,當液位上升時翻柱由白色轉變?yōu)榧t色,當液位下降時翻柱由紅色轉變?yōu)榘咨?,指示器的紅白交界處為容器內部液位的實際高度,從而實現液位清晰的指示。
頂裝磁翻板液位計可通過加裝電阻干簧或磁致伸縮液位變送器,可就地數字顯示,或輸出4-20mA標準遠傳電信號,供記錄顯示儀表或工業過程控制中心使用。也可通過加裝磁性控制開關,對液面監控報警或通過繼電器控制電機電泵工作。
使用要求
1、量程范圍:0~6000mm(不銹鋼類);(了解防腐類點擊:頂裝防腐磁翻板液位計)

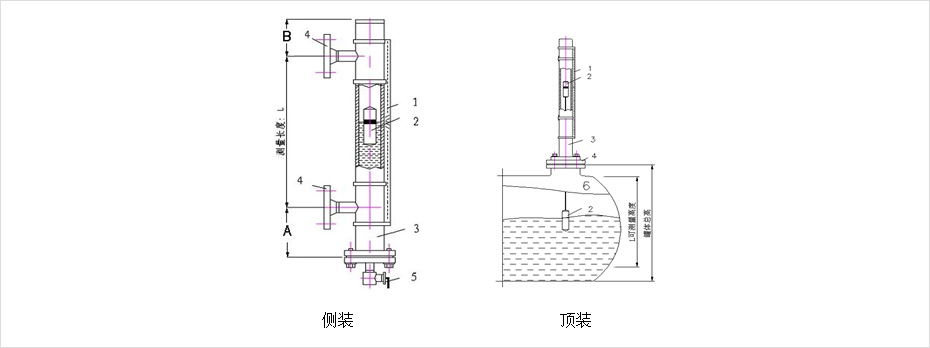

2、安裝方式: 頂裝,法蘭固定。(了解側裝磁翻板點擊:
側裝磁翻板液位計)

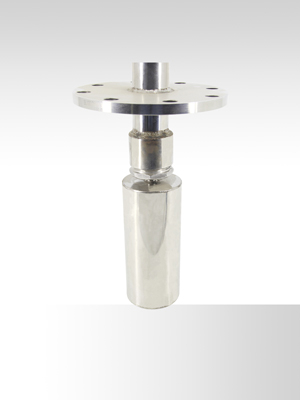

筒體規格 | Φ57,Φ51,壁厚根據壓力和溫度 |
筒體材質 | 304SS/316L |
下浮子護筒 | 根據安裝法蘭和下浮子外徑選擇 |
護筒材質 | 根據需要選擇 |
上浮子材質 | 304SS/316L |
下浮子材質 | 304SS/316L/鈦 |
防護等級 | IP65/IP67 |
安裝法蘭規格 | 根據用戶要求(最小DN80) |
安裝法蘭材質 | 304SS/316L |
工作壓力 | 0~1.6MPa |
工作溫度 | -40℃-400℃ |
介質密度 | ≥0.6g/cm3 |
介質粘度 | ≤10-?m2/s |
排氣 | 標配無,其它可要求 |
功能配套 |

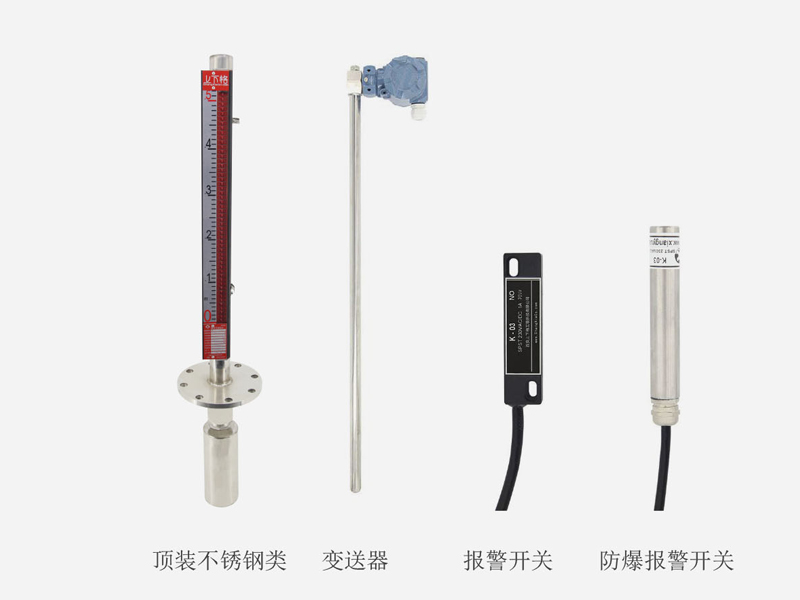

標準型(就地翻板顯示) 遠傳型(就地翻板顯示+信號遠傳-干簧管液位變送器/磁致伸縮液位計變送器) 報警型(就地翻板顯示+報警開關) 遠傳報警性(就地翻板顯示+信號遠傳+報警) |

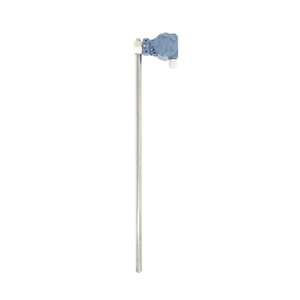

變送器通過卡箍捆綁在磁翻板液位計主導管外側,使其和液位計處于同一磁偶系統中。當磁浮子隨著液位上下移動時,對應液位位置的干簧芯片組受浮子內磁場的作用和動作,電阻鏈值發生變化,通過轉換模塊將變化的電阻信號轉換為4~20mADC標準信號,傳輸給二次儀表、PLC、DCS,從而實現液位顯示、控制、調節和報警的目的。
通過卡箍固定在磁翻板測量筒上;變送器盒可選擇上端安裝,也可選擇下端安裝;
注意:變送器屬于電子精密件,受環境影響較為強烈。正常使用溫度范圍為-40~85℃,超出此范圍可能會存在顯示不清晰或通信中斷。

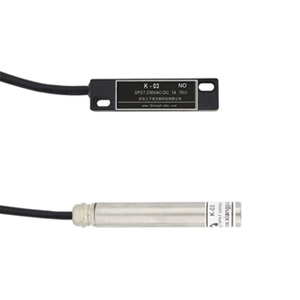

控制開關由干簧管及電路模塊組成,結構緊湊、堅固耐用、帶保持(記憶)型控制開關。該液位控制開關以捆綁的形式固定在磁浮子液位計/磁翻板液位計的外側,使其處于液位計同一磁場系統中,當磁性浮子隨液位上下移動時,對應液位位置的干簧管受浮子內磁場的作用吸合,通過轉換模塊將變化的信號轉換成無源開關信號輸出。
通過卡箍固定在磁翻板測量筒上;固定位置可以調節,用戶可以根據需求調整高度。
注意:變送器屬于電子精密件,受環境影響較為強烈。正常使用溫度范圍為-40℃~85℃,超出此范圍可能會存在顯示不清晰或通信中斷。
