典型應用
1、石油、化工、冶金、天然氣、發電廠
2、污水處理、制藥、食品、釀酒
產品特點
1、不需要外部電源，輸出觸電為無源
2、不受被測介質物理和化學狀態的影響
3、使用壽命長、運行穩定、安裝簡單、幾乎無需維護
18991129503
UHF-KS系列液位控制器是在磁浮球液位開關的基礎上進行了性能優化，它是基于浮力原理，利用帶有磁性組件的浮球隨液位計升降來驅動測量管內相應位置的干簧管閉合或斷開，從而實現液位高低位置狀態的檢測和控制。
液位控制器工作時，與被測介質無直接接觸、觸點無機械磨損，并且不需要外部電源就能工作?？芍苯优c二次儀表、PLC、DCS等配套使用，實現自動化控制液位，也可通過繼電器控制電機水泵工作。
功能描述
1、開關個數：1-4個(根據用戶需求)
2、浮球個數：1-4個(根據用戶需求)
3、開關狀態：電路接通變?yōu)閿嚅_、電路斷開變?yōu)榻油?
4、浮球動作：上升控制開關電路、下降控制開關電路
| 開關個數 | 1-4個(根據用戶需求) |
| 開關類型 | ≥無源干簧 |
| 開關容量 | 最大230V AC70VA，DC50W |
|
|
|
| 供電電壓 | 不需要外部電源 |
| 介質密度 | ≥0.5g/cm3 |
| 介質溫度 | ≤120℃ |
| 介質壓力 | 0～2.5Mpa(最高可定做6.4Mpa) |

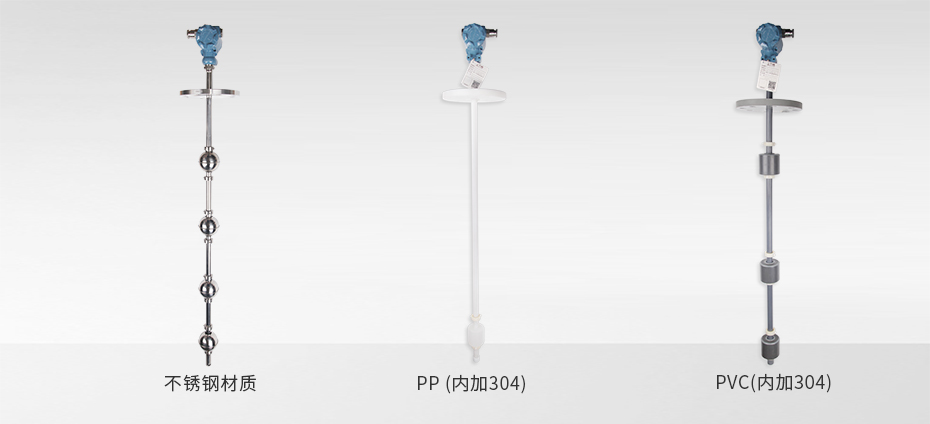

| 接液材質 | 304、316L、PP(內加304)、PVC(內加304) |
| 插入深度 | 150mm～4000mm(根據用戶需求) |
| 表頭防護 | 2088表頭(IP65)、方形表頭(IP54) |
| 表頭材質 | 鑄鋁 |
| 安裝連接 | 根據用戶要求法蘭、螺紋或支架安裝 |
| 防爆等級 | ExdllBT5(可選擇) |
| 功能選項 |
浮球上升動作至控制點，電路從接通變?yōu)閿嚅_ 浮球上升動作至控制點，電路從斷開變?yōu)榻油? 浮球下降動作至控制點，電路從接通變?yōu)閿嚅_ 浮球下降動作至控制點，電路從斷開變?yōu)榻油? |
| 液位控制器(開關) | ||||||||
| 參數 | 浮球開關個數 | |||||||
| 列表選擇 | 1個浮球1個開關點 | |||||||
|
1個浮球2個開關點(上下兩點) 2個浮球2個開關點 3個浮球3個開關點 4個浮球4個開關點 |
||||||||
| 參數 | 接液材質種類 | |||||||
| 列表選擇 |
不銹鋼材質 防腐類材質 |
|||||||
| 參數 | 接液材質型號 | |||||||
| 列表選擇 |

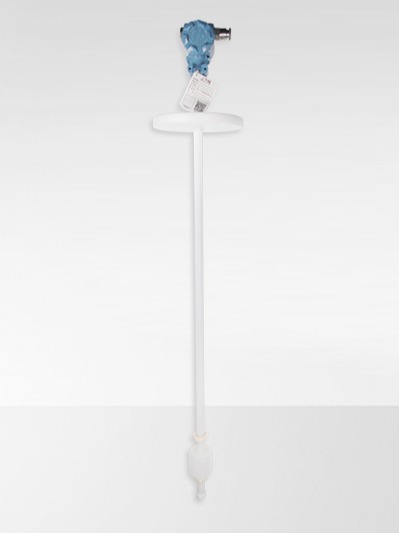

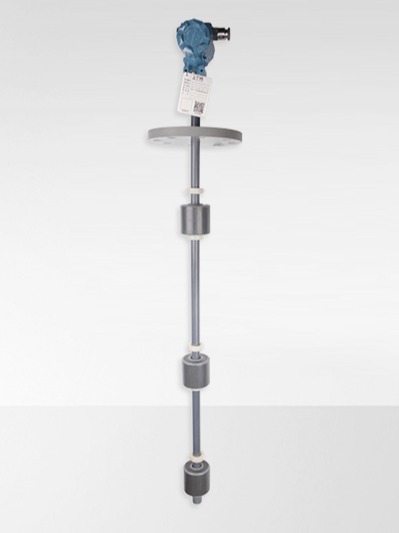

304 316L PP(聚丙烯)內加304 PVC(聚氯乙烯) 內加304 |
|||||||
| 參數 | 安裝固定附件 | |||||||
| 列表選擇 |
默認無 支架安裝(僅限不銹鋼類) G2外螺紋(僅限不銹鋼類) G2外螺紋及配對螺紋(僅限不銹鋼類) DN50 GB/HG PL PN16(僅限不銹鋼類) DN80 GB/HG PL PN16(僅限不銹鋼類) DN100 GB/HG PL PN16(僅限不銹鋼類) DN150 GB/HG PL PN16(僅限不銹鋼類) DN65 GB/HG PL PN10(僅限防腐類材質) DN80 GB/HG PL PN10(僅限防腐類材質) DN100 GB/HG PL PN10(僅限防腐類材質) |
|||||||
| 參數 | 防護表頭選擇 | |||||||
| 列表選擇 | 2088表頭(IP65) | |||||||
| 方形表頭(IP54) | ||||||||
| 參數 | 插入深度L(mm) | |||||||
| 用戶輸入 | 輸入范圍為0-4000 | |||||||

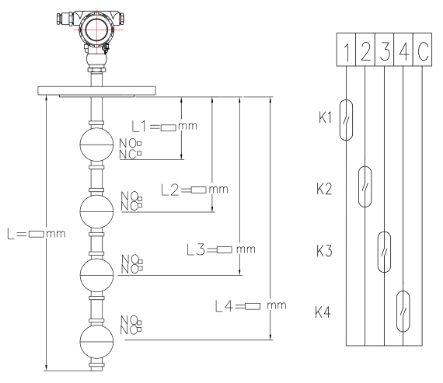

| 參數 | 浮球n開關狀態----n為浮球個數 | |||||||
| 用戶輸入 |
浮球上升至控制位置Ln時電路接通 浮球上升至控制位置Ln時電路斷開 浮球下降至控制位置Ln時電路接通 浮球下降至控制位置Ln時電路斷開 |
|||||||
| 參數 | 控制位置Ln—n為浮球個數 | |||||||
| 列表選擇 | 輸入范圍為0-4000 | |||||||
| 參數 | 防爆要求 | |||||||
| 列表選擇 | 默認無 | |||||||
| ExdllBT5 | ||||||||
1、液位控制器安裝必須垂直，以保證磁性浮子可以在測量筒內運動自動
2、測量筒周圍不容許導磁物體，否則會直接影響液位計正常工作。
3、對于容易結垢的介質，液位控制器應定期清洗，以免介質內的垃圾或污垢造成浮子卡阻，影響正常測量。
4、液位控制器超過5米，液位控制器底部需要家長固定裝置。
