典型應用
1、水箱、水池、河流的水位測量
2、飲用水系統、水處理廠、水循環
3、泵站液罐的液位測量
產品特點

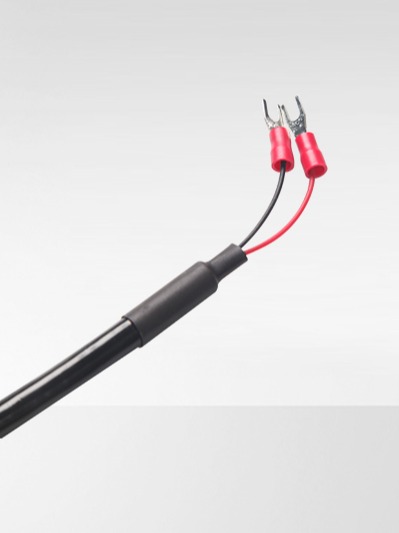

1、安裝方便，電纜連接，直接投入現場
2、穩定性好，速度響應快
3、接線反向和過壓保護、限流保護
4、防雷擊、截頻干擾設計、抗干擾能力強
18991129503

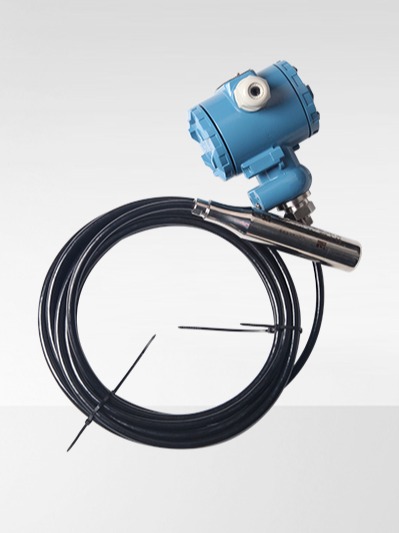

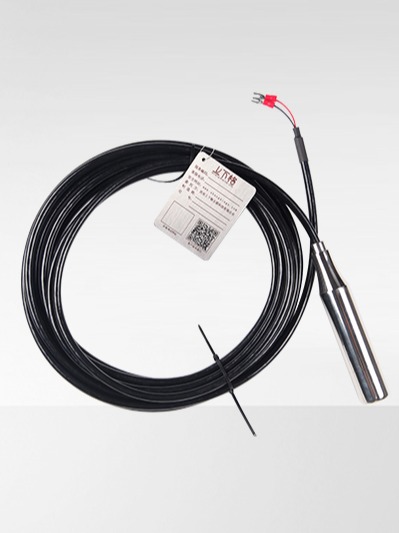

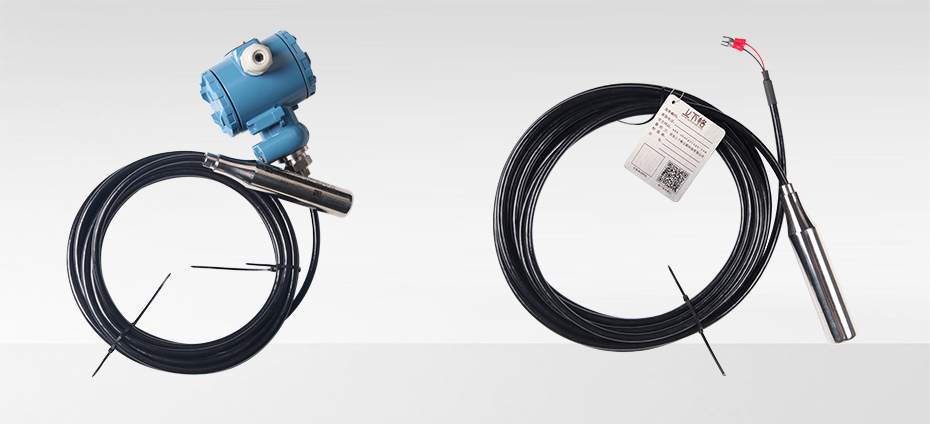

UHF-LT系列液位變送器產品采用不銹鋼隔離膜片的感壓傳感器作為信號測量元件，經計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉化為標準輸出信號，充分發揮了擴散硅傳感器的技術優勢。
本產品抗干擾、溫度漂移小、穩定高，具有很高的測量精度，廣泛應用在城市供排水、水庫、河流、海洋、工廠水循環等部門的水位控制，以及各類敞開式容器的液位測量，是工業自動化領域最為便捷的液位測量儀表。
使用要求
1、測量介質：溫度<80℃，密度介于0.8～1.1g/cm3，非腐蝕，不防爆
2、量程：0.2～500米
傳感器表面受到的壓力與液面高度的關系為：Ρ = ρgH + Po
P ：變送器迎液面所受壓力
ρ：被測液體密度
g ：當?shù)刂亓铀俣?br> H ：變送器投入液體的深度
Po ：液面上大氣壓
當傳感器投入到液體中某一深度時，被測介質的壓力引入到傳感器的正壓腔，通過線纜導氣管將液面上的大氣壓力Po與傳感器的負壓腔相連，以抵消傳感器正面的Po，使傳感器測得壓力為ρgH，從而得到液面深度。
| 測量介質 | 水或與接觸材質兼容的液體 |
| 整體材質 |

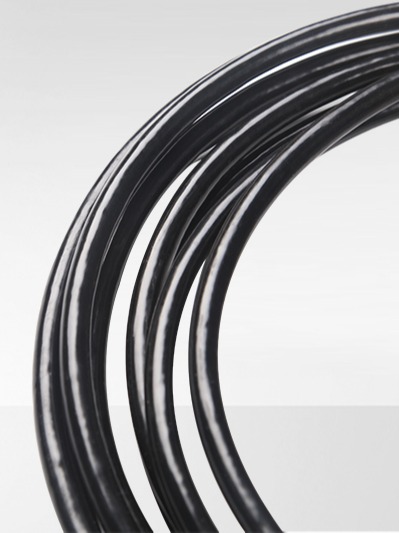

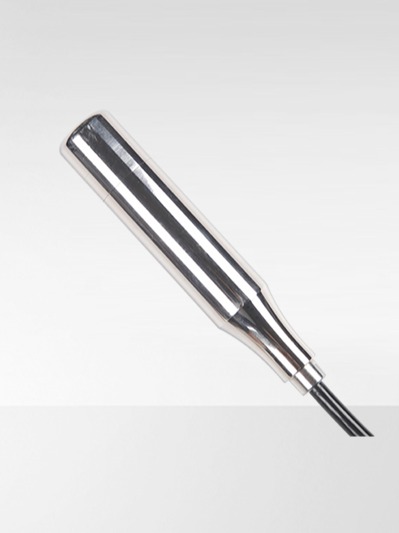

隔離膜片：316L不銹鋼(接觸) 探頭：304/316L不銹鋼(接觸) 密封件：丁腈橡膠(接觸) 線纜：聚氨酯等(接觸) 接線盒：壓鑄鋁(非接觸) |
| 量程范圍 | 0.2～50米(根據用戶定制) |
| 輸出信號 | 4～20mA、RS485(標準Modbus-RTU協議) |
| 供電電壓 | 標準24VDC(12～36V) |
| 精度等級 | 0.2%FS、0.5%FS |
| 工作條件 | 介質溫度：-40～60℃、環境溫度：-40～85℃ |
| 溫度補償 | -10～60攝氏度 |
| 抗震性能 | 10g(20…2000Hz) |
| 過載能力 | 200%滿量程 |
| 響應頻率 | 模擬信號輸出<500Hz，數值信號輸出<5Hz |
| 穩定性能 | ±0.1% FS/年 |
| 溫度漂移 | ±0.01% FS/℃(溫度補償范圍內) |
| 整體重量 | 探頭與接線盒≈1100g 線纜每米≈60g |
| 防護等級 | 探頭IP68 接線盒IP65 |
| 最大功率 |
電流型≤0.02Us(W) 數字型≤0.02Us(W) 注意：Us為供電電壓 |
| 負載特性 |
電流型負載≤{（Us-7.5）÷0.02} Ω 備注：Us為供電電壓 |
