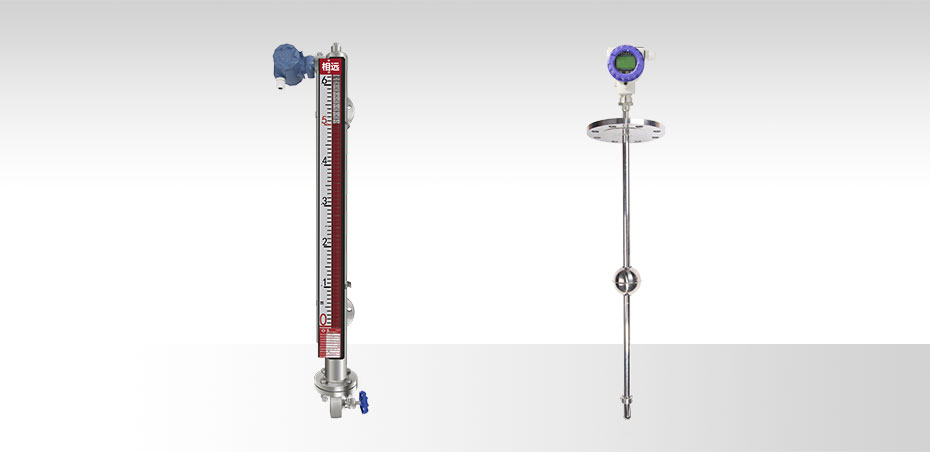

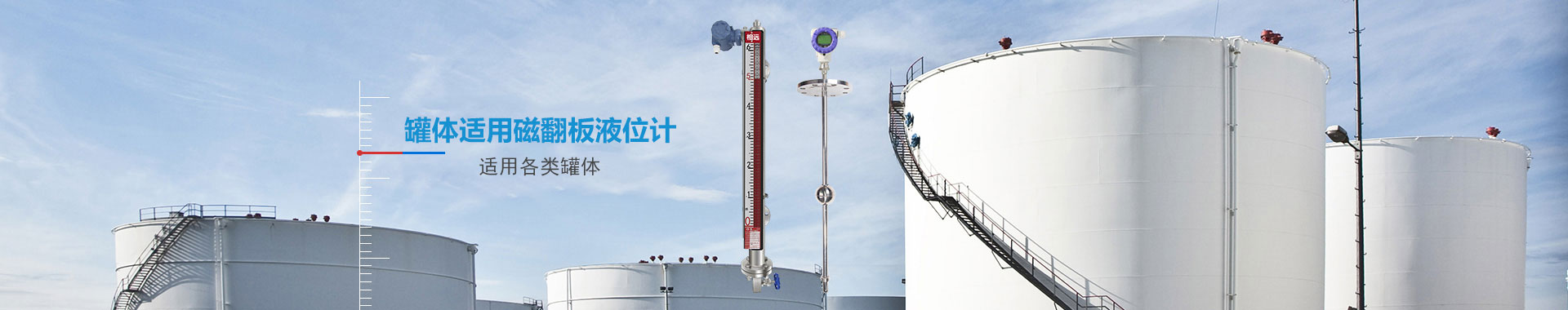

罐體適用液位計

典型應用

1、幾乎可以適用于各種工業自動化過程控制中的液位測量與控制

2、石油、化工、冶金、電力、市政、水處理、鍋爐等

產品特點

1、安全可靠,安裝方便,性能穩定

2、材質多樣,可按需定制壓力等


全國熱線

18991129503

產品概述 / Introduction

磁翻板液位計(也可稱為磁性浮子液位計)根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱翻轉180°,當液位上升時翻柱由白色轉變?yōu)榧t色,當液位下降時翻柱由紅色轉變?yōu)榘咨?,指示器的紅白交界處為容器內部液位的實際高度,從而實現液位清晰的指示。

罐體適用液位計樣張圖3

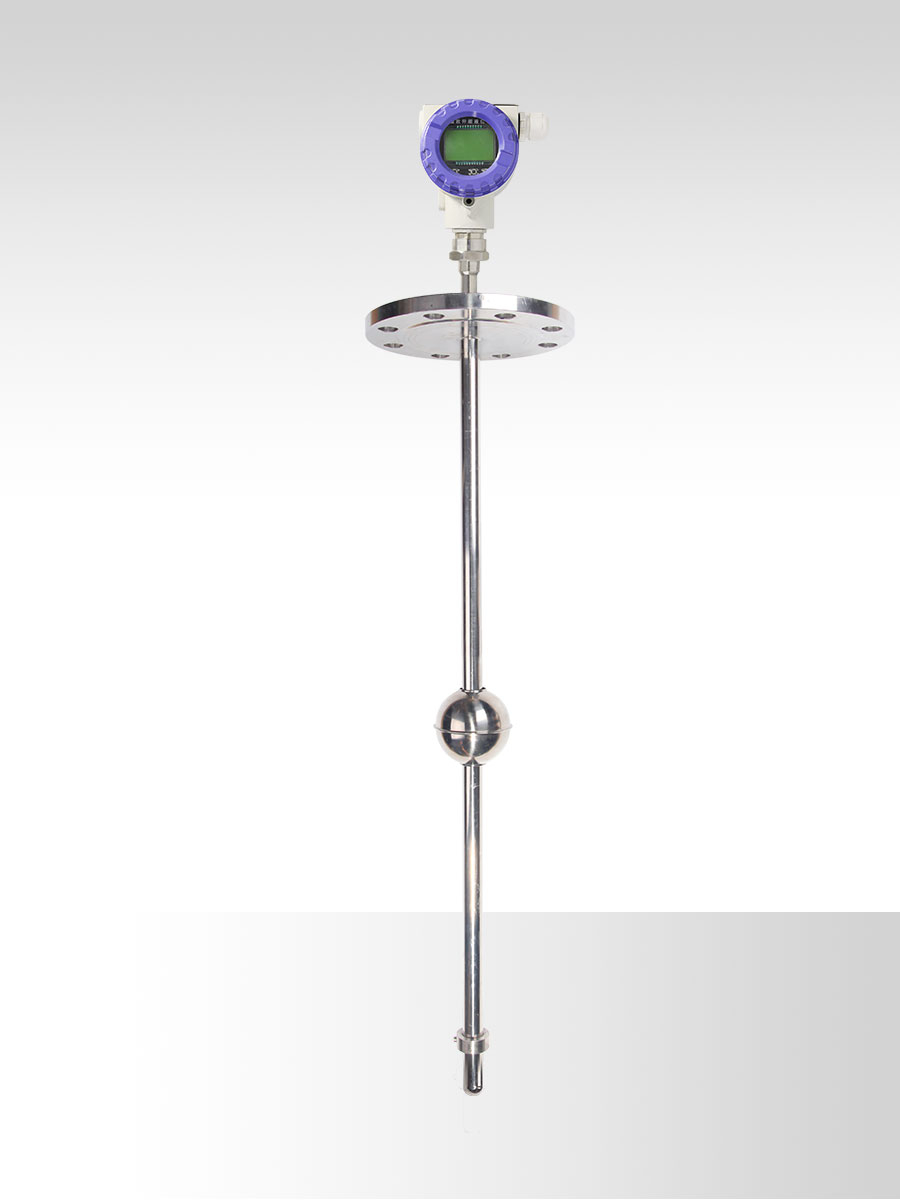

磁致伸縮液位計的基本原理是帶有磁鐵的浮子沿含有磁致伸縮絲的測量探桿移動。由磁致伸縮電子部件發岀的電壓脈沿著磁致伸縮絲傳導,當脈沖波到達浮子磁鐵處,脈沖波和磁場相互作用,使磁致伸縮絲發生扭曲,產生回波,該波沿磁致伸縮絲向回傳導根據傳播速度和時間,計算出浮球到感應線圈的距離,從而計算出液位值。

我公司生產的UHF-M系列磁致伸縮液位計由含磁制伸縮絲的探桿、磁性浮球和電子處理單元組成。

電子處理單元采用32位微處理器進行數據采集和信號處理,使∪HF-M系列磁致伸縮液位變送器達到或接近國際目前同類儀表水平。

結合當前智能儀表使用的普遍要求,我公司生產的UHF-M系列磁致伸縮液位計同時帶有HART通訊功能。

UHF-M系列磁致伸縮液位計是根據國家標準GBT21117-2007制造。

使用要求

1、量程范圍:0~6000mm(不銹鋼類),0~4000mm(防腐類)
2、安裝方式:側裝/頂裝,法蘭固定

應用場景 / application
應用場景
應用場景
技術參數 / parameter
磁翻板液位計
介質壓力 不銹鋼類≤10Mpa   防腐類≤2.5Mpa
介質密度 ≥0.5g/cm3
介質溫度 -20~400℃
介質粘度 ≤10-4m2/S
測量精度 ±10mm
安裝方式 法蘭側裝式
防護等級 IP65
安裝法蘭 根據用戶要求
排污法蘭 默認為DN25-GB
浮筒規格 φ51、φ57(壁厚根據壓力和溫度)
浮筒材質 304/316L/PP/PVC/襯四氟
功能配套 標準型(就地翻板顯示)
遠傳型(就地翻板顯示+信號遠傳)
報警型(就地翻板顯示+報警開關)
遠傳報警性(就地翻板顯示+信號遠傳+報警)
安裝方式 / installation

安裝方式

配件 / Accessories
變送器
變送器

變送器通過卡箍捆綁在磁翻板液位計主導管外側,使其和液位計處于同一磁偶系統中。當磁浮子隨著液位上下移動時,對應液位位置的干簧芯片組受浮子內磁場的作用和動作,電阻鏈值發生變化,通過轉換模塊將變化的電阻信號轉換為4~20mADC標準信號,傳輸給二次儀表、PLC、DCS,從而實現液位顯示、控制、調節和報警的目的。

通過卡箍固定在磁翻板測量筒上;變送器盒可選擇上端安裝,也可選擇下端安裝;

注意:變送器屬于電子精密件,受環境影響較為強烈。正常使用溫度范圍為-40~85℃,超出此范圍可能會存在顯示不清晰或通信中斷。

報警開關
報警開關

控制開關由干簧管及電路模塊組成,結構緊湊、堅固耐用、帶保持(記憶)型控制開關。該液位控制開關以捆綁的形式固定在磁浮子液位計/磁翻板液位計的外側,使其處于液位計同一磁場系統中,當磁性浮子隨液位上下移動時,對應液位位置的干簧管受浮子內磁場的作用吸合,通過轉換模塊將變化的信號轉換成無源開關信號輸出。

通過卡箍固定在磁翻板測量筒上;固定位置可以調節,用戶可以根據需求調整高度。

注意:變送器屬于電子精密件,受環境影響較為強烈。正常使用溫度范圍為-40℃~85℃,超出此范圍可能會存在顯示不清晰或通信中斷。
