典型應用

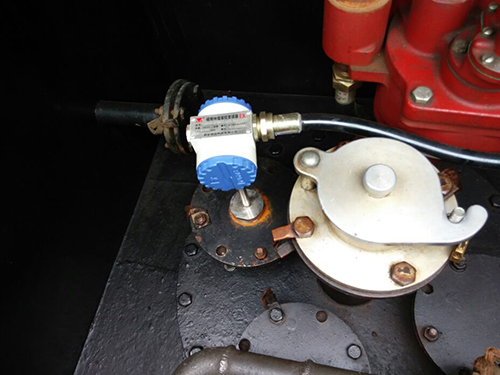

1、石油、化工、電力環保、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位監測和控制等等
2、機械位移量的測量
產品特點
1、32位高速微處理器,智能化；2、精度高,回差小
3、液晶顯示,多種參數可選；4、按鍵或手操器操作,操作簡單
5、HART通訊協議；6、現場一鍵調零
18991129503
磁致伸縮液位計的基本原理原理是帶有磁鐵的浮子沿含有磁致伸縮絲的測量探桿移動。由磁致伸縮電子部件發岀的電壓脈沿著磁致伸縮絲傳導，當脈沖波到達浮子磁鐵處，脈沖波和磁場相互作用，使磁致伸縮絲發生扭曲，產生回波，該波沿磁致伸縮絲向回傳導根據傳播速度和時間,計算出浮球到感應線圈的距離,從而計算出液位值。

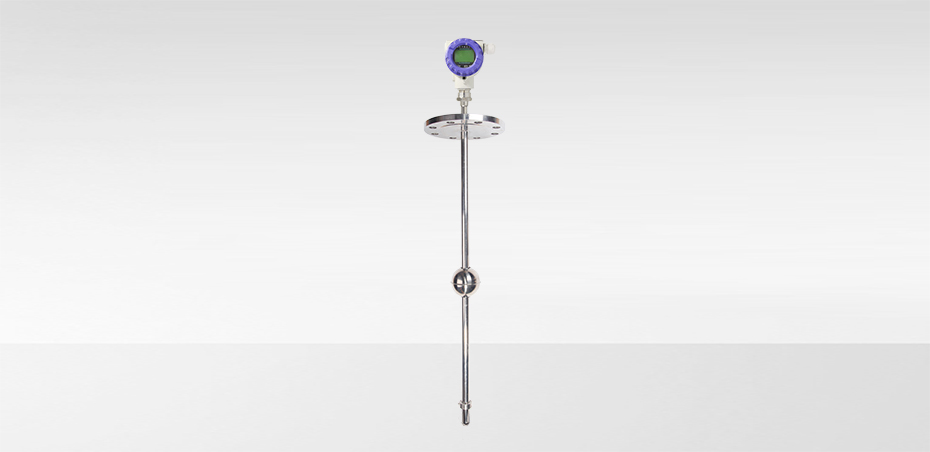

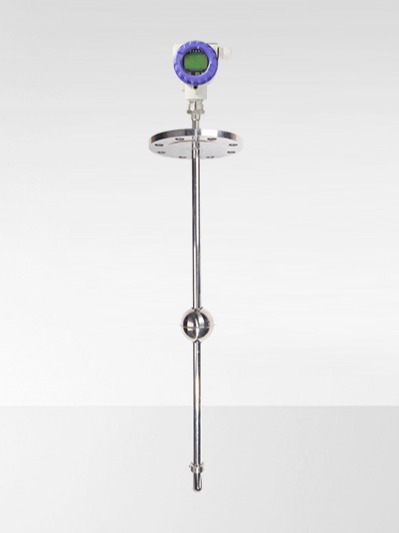

我公司生產的UHF-M系列磁致伸縮液位計由含磁制伸縮絲的探桿、磁性浮球和電子處理單元組成。
電子處理單元采用32位微處理器進行數據采集和信號處理,使∪HF-M系列磁致伸縮液位變送器達到或接近國際目前同類儀表水平。
結合當前智能儀表使用的普遍要求,我公司生產的UHF-M系列磁致伸縮液位計同時帶有HART通訊功能。
UHF-M系列磁致伸縮液位計是根據國家標準GBT21117-2007制造。
| 測量要求 | 液位 | |
| 測量導桿 | 剛性 | 柔性 |
| 導桿材料 | 304SS/316SS | 304SS/塑性材料 |
| 有效測量范圍 | 0.3～4.0米 | 2～10米 |
| 最大過程壓力 | 2.5MPa（配合磁翻板液位計更高） | 0.6MPa |
| 過程介質溫度 | -30～100℃（配合磁翻板可達300℃） | -10～80℃ |
| 分辨率 | 5mm或1mm | |
| 供電 | ±24VDC±30% | |
| 輸出 | 二線制4~20mADC/二線制4~20mADC+HART | |
| 顯示 | 液晶屏顯示(mm,m,inch,foot,%,℃及調試參數) | |
| 環境溫度 | -25~75℃(含液晶顯示0~70℃) | |
| 環境濕度 | 0~95% | |
| 浮球 | Φ45,Φ52,Φ75 | |
| 故障電流 | 可設為3.8或22mA | |
| 阻尼 | 1~20秒可選 | |
| 防爆 | 可選 | |
| 過程連接 | 法蘭,螺紋或根據用戶要求 | |
液位計設計電壓可工作在12~36VDC之間工作。最大回路阻抗(包括電源電阻)取決于供電電壓大小,在0~1200Ω之間。HART通訊端子阻抗最小250Ω。
公司應用戶要求,為用戶提供基于UHFM系列磁致伸縮液位計的液位控制或監測系統。

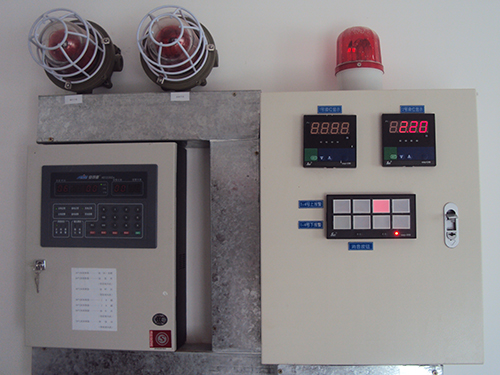

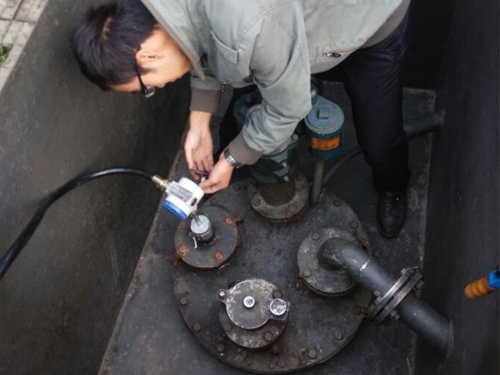

對于液位測量顯示及控制系統,我公司有十分豐富的經驗?？蔀橛脩籼峁┻h距離二次儀表顯示、報警箱,連鎖泵及電磁閥控制箱等小型成套,并根據要求安裝調試。
質量承諾：我公司對產品實行質量保證,質量保證期為12個月。
