典型應用
1、幾乎可以適用于各種工業自動化過程控制中的液位測量與控制
2、電力、供熱、供氣等行業
產品特點
1、安全可靠，安裝方便，性能穩定
2、材質多樣，可按需定制壓力等
18991129503

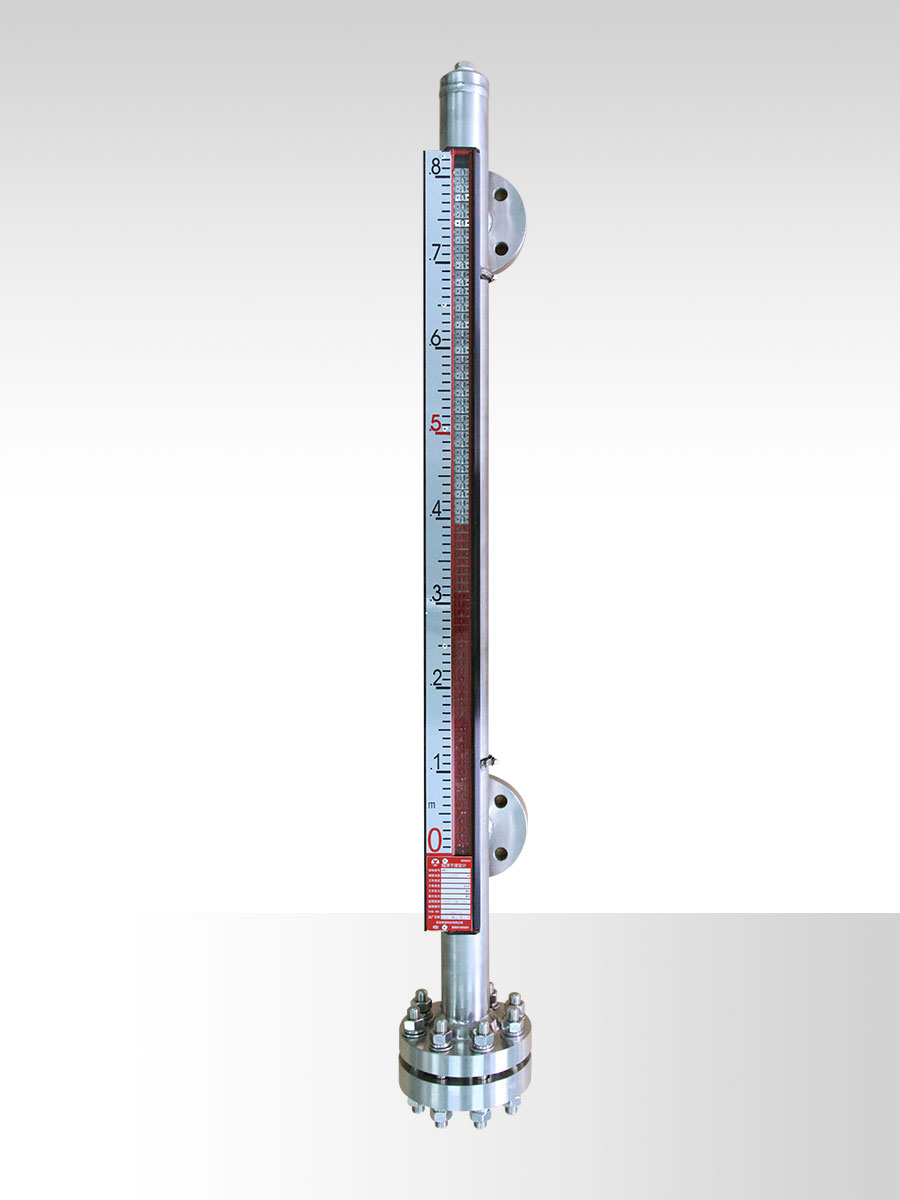

高溫磁翻板液位計 可以拓寬UHF系列磁翻板液位計的使用范圍，更廣泛地滿足電力、供熱、供氣等行業的要求，采用獨特的散熱方式，有效地控制了介儀表的工作溫度，避免了磁性元件在高溫條件下退磁,確保儀表工作可靠，可測量高溫450℃，高壓25MPa。

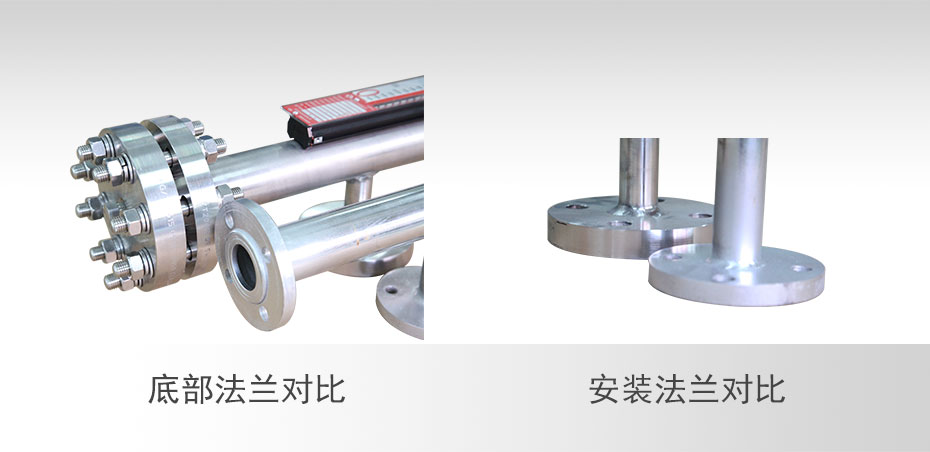

高壓液位計與普通液位計對比圖

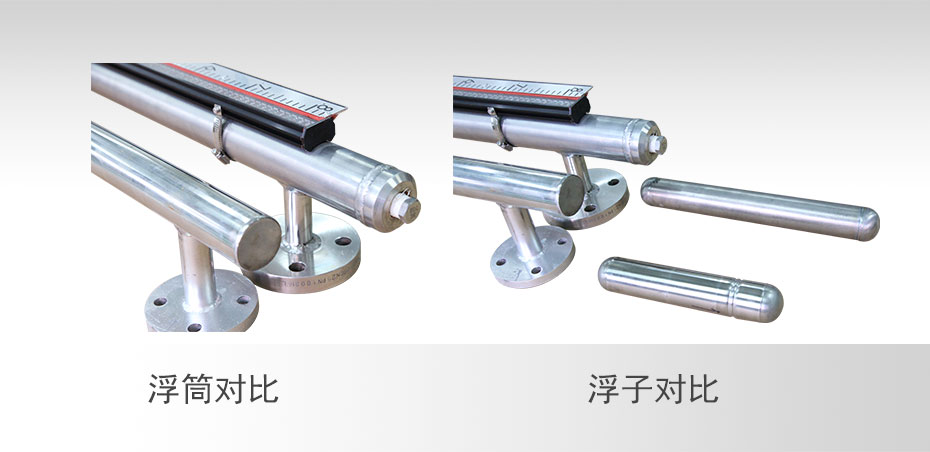

高壓液位計與普通液位計對比圖

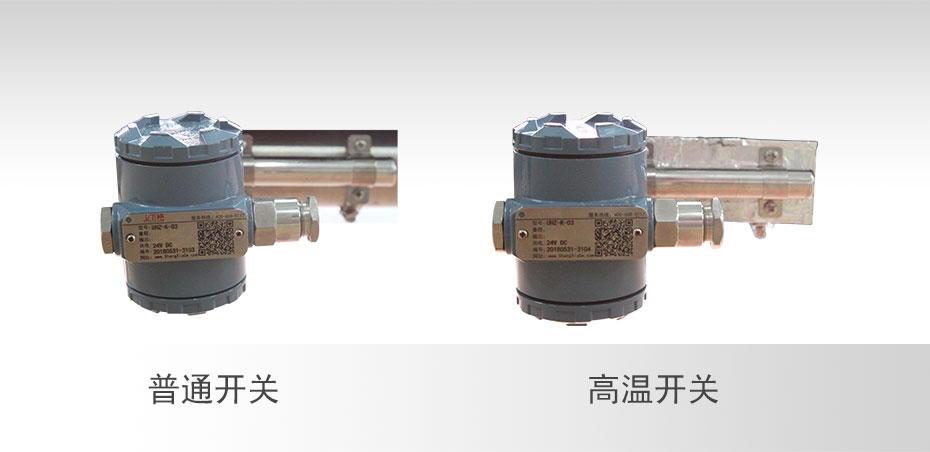

高溫液位計與普通液位計開關對比圖

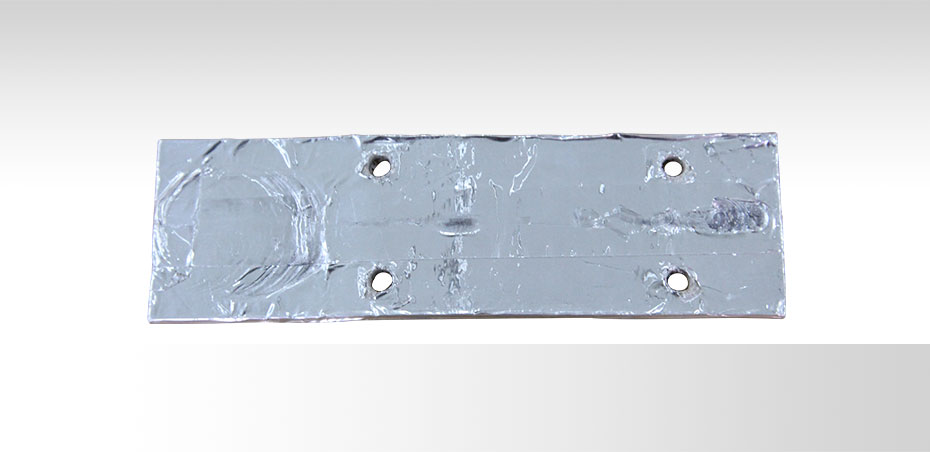

國外進口隔熱墊片
高溫磁翻板液位計適用于高溫液體容器的液位、界位的測量和控制。清晰的指示出液位的高度,顯示直觀醒目,指示器與貯罐完全隔離,使用安全、設計合理、結構簡單、安裝方便可靠、性能穩定、使用壽命長、維修費用低、便于安裝維護等優點。
用戶可恨據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mAd的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M液出液設備進行控制。
1、量程范圍：0～6000mm(不銹鋼類)，0～4000mm(防腐類)
2、安裝方式：側裝/頂裝，法蘭固定
| 介質壓力 | 6.3、10.0、16.0、MPa |
| 介質密度 | ≥0.5g/cm3 |
| 介質溫度 | -20～350℃ |
| 介質粘度 | ≤10-4m2/S |
| 測量精度 | ±10mm |
| 安裝方式 | 法蘭側裝式 |
| 防護等級 | IP65 |
| 安裝法蘭 | 根據用戶要求 |
| 排污法蘭 | 默認為DN25-GB |
| 浮筒規格 | 316SS、316L(壁厚根據壓力和溫度) |
| 浮筒材質 | 316SS、鈦/316L/PP/PVC/襯四氟 |
| 功能配套 |
標準型(就地翻板顯示) 遠傳型(就地翻板顯示+信號遠傳) 報警型(就地翻板顯示+報警開關) 遠傳報警性(就地翻板顯示+信號遠傳+報警) |
變送器通過卡箍捆綁在磁翻板液位計主導管外側，使其和液位計處于同一磁偶系統中。當磁浮子隨著液位上下移動時，對應液位位置的干簧芯片組受浮子內磁場的作用和動作，電阻鏈值發生變化，通過轉換模塊將變化的電阻信號轉換為4～20mADC標準信號，傳輸給二次儀表、PLC、DCS，從而實現液位顯示、控制、調節和報警的目的。
通過卡箍固定在磁翻板測量筒上；變送器盒可選擇上端安裝，也可選擇下端安裝；
注意：變送器屬于電子精密件，受環境影響較為強烈。正常使用溫度范圍為-40～85℃，超出此范圍可能會存在顯示不清晰或通信中斷。
控制開關由干簧管及電路模塊組成，結構緊湊、堅固耐用、帶保持（記憶）型控制開關。該液位控制開關以捆綁的形式固定在磁浮子液位計/磁翻板液位計的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，通過轉換模塊將變化的信號轉換成無源開關信號輸出。
通過卡箍固定在磁翻板測量筒上；固定位置可以調節，用戶可以根據需求調整高度。
注意：變送器屬于電子精密件，受環境影響較為強烈。正常使用溫度范圍為-40℃～85℃，超出此范圍可能會存在顯示不清晰或通信中斷。
