典型應用

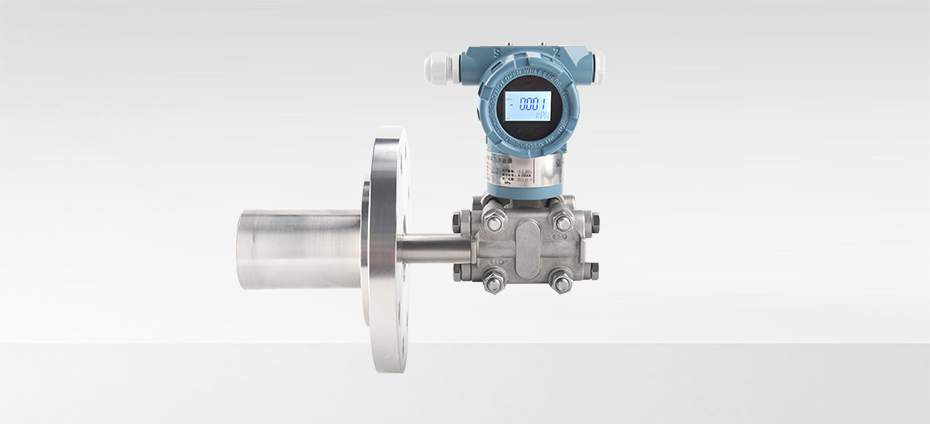

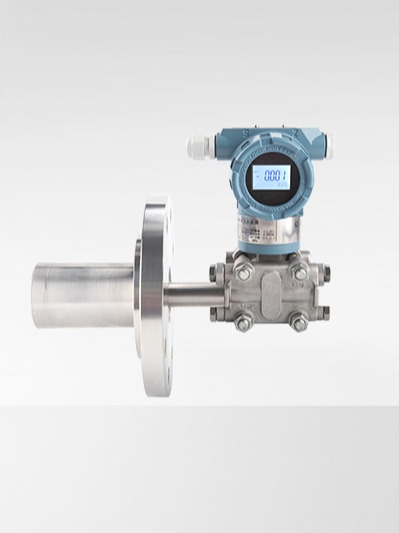

通過測量液體的壓力即可計算出液位的高度，應用范圍廣闊。對于易固化、結晶、沉淀、粘稠、溫度過高、有腐蝕性的介質均可測量。
產品特點
1、液位測量精度達0.1%
2、校驗量程從0.4kPa至7Mpa
3、多種灌充液可選，可滿足不同應用場合要求
4、無機械傳動部件，維修工作量少，堅固抗振
18991129503
1、測量信號：液位、表壓、差壓
2、輸出信號：4-20ma，HART或485協議
3、安裝方式：支架
4、介質壓力：0～210m水
5、介質溫度：-40℃～304℃
6、介質密度：不受限制
3151系列智能壓力變送器由智能傳感器和智能電子板兩部分組成，智能傳感器部分包括：電容式傳感器、測量膜片檢測電路、溫度傳感器和溫度補償電路等組成；智能電子板板部分包括：微電腦控制器及外圍電路組成，完成壓力信號到4～20mA dc 的轉換。以下對其原理進行簡單的說明：
電容式傳感器：介質壓力通過隔離膜片和灌充油傳遞到δ室中心的測量膜片，該測量膜片是一張緊的彈性元件，用于檢測在測量膜片上的差壓。測量膜片的位移量與差壓成正比，最大位移量為0.004inch(0.10mm)。測量膜片的位置由它兩側的電容固定極板通過測量膜片檢測電路檢測出來。
測量膜片檢測電路：該電路是用來將敏感元件所承受的壓力轉換電壓信號，并使該信號與壓力信號成比例關系，供CPU采樣使用。
溫度傳感器和溫度補償：在特征化標定時通過對壓力敏感元件的工作溫度進行溫度循環測試，并將數據存入傳感器內部的EEPROM中作為溫度補償數據;在運行時對壓力敏感元件的工作溫度進行測量，利用特征化EEPROM中的溫補數據和檢測的溫度數據進行對比運算，通過CPU處理器進行溫度漂移誤差的補償修正。
電子線路板部分微電腦控制器：微電腦控制器控制變送器的運行，除此之外，微電腦控制器還完成傳感器數據處理、數字溫度補償、傳遞函數運算、工程單位及量程的轉換、輸出型式選擇、阻尼調整、自診斷及HART通信等功能。
參數存儲器：保存著變送器遠程和就地所能修改的所有組態數據.即使關閉了電源，數據仍能完整地保存存儲器中。
數/模轉換器：數/模轉換器把微處理器修正后的數字信號轉換為4～20mA模擬信號送往輸出回路。
HART通信：數字通信電路在變送器和HT388接口或控制系統之間提供接口。這個電路分接收部分和發送部分，接收部分檢測疊加在4～20mA回路上的FSK(頻移鍵控)信號，發送部分以同樣形式將信號疊加在4～20mA回路上。
| 使用對象 | 液體、氣體或蒸汽 |
| 測量范圍 | 見選型規格表 |
| 輸出信號 | 4～20mA dc.輸出，疊加HART協議數字信號（兩線制） |
| 電源 | 外部供電24V dc.，電源范圍12V～45V |
| 危險場所安裝 | 隔爆型dIICT5；本安型：iaIICT5（詳見防爆說明書） |
| 遷移特性 |
在最小量程時，最大正遷移零點是39/40倍的量程上限值, 最大負遷移零點可以是量程下限值，絕對壓力變送器無負遷移 （不管輸出形式如何，正負遷移后，其量程上、下限均不得超過量程的極限） |
| 溫度范圍 |
電子線路板工作在-40～85℃；敏感元件工作在-40～104℃ 儲存溫度：-40～85℃； 帶數字顯示：-20～65℃（正常運行）-40～85℃（無損壞） |
| 相對濕度 | 0～95% |
| 超壓極限 |
3151DP型、3151AP和3151GP量程3到8 加0(絕對壓力)～13.78MPa壓力變送器不損壞； 3151GP量程9壓力不超過31.29MPa；3151GP量程0壓力不超過51.4MPa； 正常工作壓力在3.43kPa(絕對壓力)至量程上限。對于315LT符合其壓力等級 |
| 容積變化量 | 小于0.16cm3 |
| 阻尼 | 時間常數在0.2～32.0s之間可調 |
| 啟動時間 | 3s，不需預熱 |
| 量程比 | 40：1（3151智能型） |
| 精度 |
3151智能型：（量程3、4、5,）在標準環境下精度為：±0.1%，±0.2% （HT1151型：量程6、7、8、9、0） 精度為：±0.15%，±0.25% 3151模擬型精度為：±0.25% |
| 穩定性 | 最大量程范圍的±0.25%/6個月（3151智能型，剔除其它環境影響） |
| 溫度影響 |
零點溫度誤差為最大量程的±0.25/55℃；包括零點和量程的總溫度誤差為最大量程的±0.5/55℃ 注意：對于量程3溫度影響誤差加倍；以上為智能產品，模擬型較智能誤差加倍 |
| 靜壓影響 |
（DP型在線性輸出時）零點誤差:加靜壓140kgf／cm2后，量程4﹑5的零點誤差為最大量程范圍的±0.25%，量程3﹑6﹑7﹑8的零點誤差為最大量程范圍的±0.5% 這是系統誤差,安裝前可按實際靜壓調校變送器零點,消除這個誤差 （HP型在線性輸出時）零點誤差:加靜壓31.2MPa后，零點誤差小于最大量程的±2.0%。 這是系統誤差,安裝前可按實際靜壓調校變送器零點,消除這個誤差 |
| 電源影響 | 小于輸出量程的0.005%／V。 |
| 振動影響 | 在任意軸向上，頻率為200Hz，引起的誤差為最大量程范圍的±0.05%／g |
| 負載影響 | 只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。 |
| 安裝位置影響 |
最大可產生不大于0.25kPa的零位誤差，可通過校正消除這個誤差，對量程無影響 測量本體相對法蘭轉動無影響 |
| 負載特性 |
電流型負載≤{（Us-7.5）÷0.02} Ω 備注：Us為供電電壓 |
| 接液件材料 |
隔離膜片：316不銹鋼、哈氏合金C、蒙乃爾合金和鉭 排氣/排液閥：316不銹鋼、哈氏合金C和蒙乃爾合金 法蘭和接頭：316不銹鋼、哈氏合金C、蒙乃爾合金 “O”形圈：氟橡膠 |
| 非接液件材料 |
灌充液體：硅油 螺栓：碳鋼鍍鋅 電氣殼體：低銅鋁合金 “O”形圈：丁腈橡膠 涂層：聚酯環氧樹脂 |
| 引壓連接件 | 法蘭引壓口1／4—18NPT(錐管螺紋) 接頭壓口1／2—14NPT(錐管螺紋) |
| 電氣連接 | 用1／2—14NPT帶螺紋端導線管 |
| 重量 | 3.5 kg(不包括選件，LT型8.9～22.9kg) |
