電容式物位計一般不受真空、壓力、溫度等環境的影響，安裝方便、結構牢固、易維修、價格較低。但是又有一定的使用局限性，本篇相遠液位計將具體為您介紹該類儀表 【  相遠儀表：400-101-2883】。

    電容式物位計是利用敏感元件直接將物位的變化轉換為電容量的變化。電容式物位計的結構形式很多，有平極板式、同心圓柱式等，適用范圍較廣。它對被測介質本身性質的要求不像其他方法那樣嚴格，既能測量導電介質和非導電介質，也可以測量傾斜晃動及高速運動的容器的液位；不僅可以進行液位控制，還能用于連續測量，因此在液位測量中的地位比較重要。

圖1

    在液位連續測量中，一般多使用同心圓柱式電容器，其檢測原理圖如上圖 所示。設電容器的長度為 L，外徑和內徑分別為 D 和 d，當兩個圓筒間沖以介電常數為 1 ε 的介質時，該電容器的電容量為

圖2

    如果兩圓筒形電極間的一部分被介電常數為 2 ε 的介質所淹沒，設被淹沒電極的長度為H，如圖所示。則此時的電容量

圖3

    上式表明，當圓筒形電容器的尺寸 L，D 和 r 保持不變，而且介電常數ε1 和ε2  也不變時，電容器的電容變化量 ΔC 與電極被介電常數為ε2 的介質所淹沒的高度 H 之間成正比。兩種介質的介電常數的差值ε2-ε1越大，電容變化量 ΔC 也越大，測量的相對靈敏度就越高。

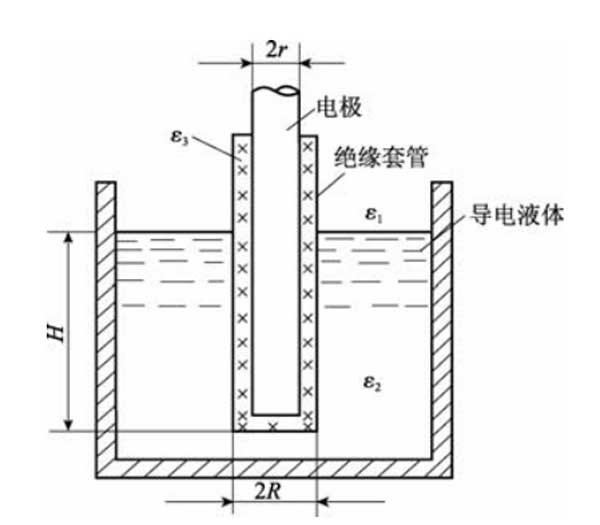

    從原理上講，圓筒形電容式物位計既可檢測導電性液體的液位，也可檢測固體顆粒的料位。如果被測介質為導電性液體，則上述圓筒形電極會被導電液體短路。因此對于導電液體的液位測量，電極要用絕緣物覆蓋作為中間電極，一般用紫銅或不銹鋼作為內電極，外套聚四氟乙烯塑料管或涂搪瓷作為絕緣層，而導電液體和容器壁構成電容器的外電極，如圖 所示

圖4

    容器內沒有液體時，內電極和容器壁組成電容器，絕緣層和空氣為介電層，液面的高度為 H 時，有液體部分由內電極和導電液體構成電容器，絕緣套為介電層。此時整個電容相當于有液體部分和無液體部分的兩個電容并聯。

    電容式物位計主要由電極和電容檢測電路組成。由于電容的變化量很小，因此準確測量電容量是物位測量的關鍵。目前在物位檢測中，常見的電容檢測方法主要有交流電橋法、沖放電法和諧振電路法等。電容式物位計一般不受真空、壓力、溫度等環境的影響，安裝方便、結構牢固、易維修、價格較低。但不適用于以下情況：被測介質的介電常數隨溫度等影響而變化，被測介質在電極上有沉積或有氣泡等產生。
