差動電容式壓力變送器體積小、質量輕、零點和量程調整互不干擾，其性能較為優越，應用廣泛。本篇相遠儀表將為大家介紹差動式壓力變送器  【 相遠儀表：400-101-2883】。

    壓力和差壓變送器作為過程控制系統的檢測變換部分，將液體、氣體或蒸汽的差壓(壓力)、流量、液位等工藝參數轉換成統一的標準信號(如 DC4mA～20mA 電流)，作為顯示儀表、運算器和調節器的輸入信號，以實現生產過程的連續檢測和自動控制。

    差動電容式壓力變送器體積小、質量輕、零點和量程調整互不干擾，其性能較為優越，應用廣泛。與力矩平衡式相比，電容式?jīng)]有杠桿傳動機構，因而尺寸緊湊，密封性與抗振性好，測量精度相應提高，可達 0.2 級。

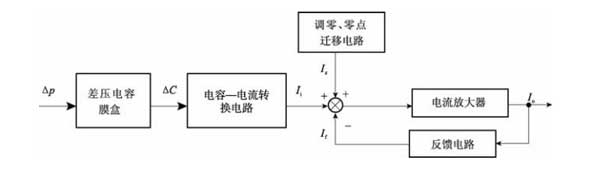

    差動電容式壓力變送器由測量部分和轉換放大電路組成，如圖所示

圖1

    差動電容式壓力變送器的測量部分常采用差動電容結構，如圖所示。中心可動極板與兩側固定極板構成兩個平面型電容CH 和CL ?？蓜?dòng)極板與兩側固定極板形成兩個感壓腔室，介質壓力是通過兩個腔室中的填充液作用到中心可動極板。一般采用硅油等理想液體作為填充液，被測介質大多為氣體或液體。隔離膜片的作用既傳遞壓力，又避免電容極板受損。

圖2

    當正負壓力(差壓)由正負壓導壓口加到膜盒兩邊的隔離膜片上時，通過腔室內硅油液體傳遞到中心測量膜片上，中心感壓膜片產生位移，使可動極板和左右兩個極板之間的間距不相對，形成差動電容，若不考慮邊緣電場影響，該差動電容可看作平板電容。設中心測量膜片產生位移為δ，則電容CH 減少，CL 增加，即

圖3

    設差動電容的相對變化值為兩電容之差與兩電容之和的比值，則

圖4

    上式表明，差動電容的相對變化值與被測壓力成正比，與填充液的介電常數無關，從原理上消除了介電常數的變化給測量帶來的誤差。

差動電容式壓力變送器的電容-電流轉換放大電路的作用是將式(2-45)，差動電容的相對變化值提取出來，并轉化為 DC4mA～DC20mA 輸出。
