DDZ－Ⅲ型差壓(壓力)變送器是采用二線制的安全火花型儀表，與輸入安全柵配合使用，可構成安全火花防爆系統，適用于各種易燃易爆場所。本篇相遠儀表將為大家介紹DDZ－Ⅲ型差壓(壓力)變送器【 相遠儀表：400-101-2883】。

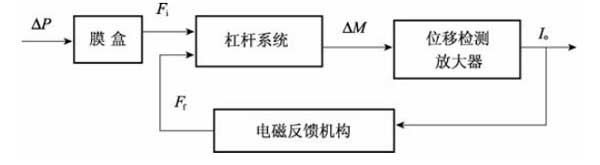

    DDZ－Ⅲ型差壓(壓力)變送器是采用二線制的安全火花型儀表，與輸入安全柵配合使用，可構成安全火花防爆系統，適用于各種易燃易爆場所。DDZ－Ⅲ型差壓(壓力)變送器基于力矩平衡工作原理，主要由檢測元件、杠桿系統、位移檢測放大器和電磁反饋裝置組成，其原理框圖如圖 1 所示。圖2 為 DDZ－Ⅲ型差壓(壓力)變送器的工作原理示意圖，被測壓力通過高壓室和低壓室的比較轉換成差壓Δ p= p2?p1 ，該差壓作用于膜片或膜盒上，產生輸入力 Fi 作用在主杠桿的下端，使主杠桿以密封膜片 O1 為支點順時針旋轉，形成力 F1 推動矢量機構沿水平方向移動。矢量機構將力 F1 分解成垂直方向的分力 F2 和斜向分力 F3 ，F(xiàn)2 作用于負杠桿使其以 M 為支點逆時針旋轉，從而使固定在負杠桿上的位移檢測片靠近差動變壓器，使變壓器氣隙減小，輸出電壓增加，放大器的 DC 4mA～20mA 輸出電流Io也增加。輸出電流Io 通過電磁反饋線圈在永久磁鋼的作用下產生反饋力 Ff  作用在副杠桿上，使副杠桿按順時針旋轉。當反饋力 Ff 與作用力 F2 在副杠桿上形成力矩達到動態平衡時，杠桿系統保持穩定狀態，放大器輸出電流 Io也穩定在某一數值上，Io反映了被測差壓 Δp 的大小。

圖1

圖2

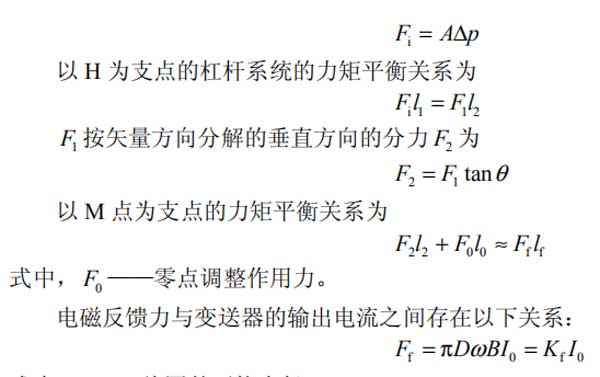

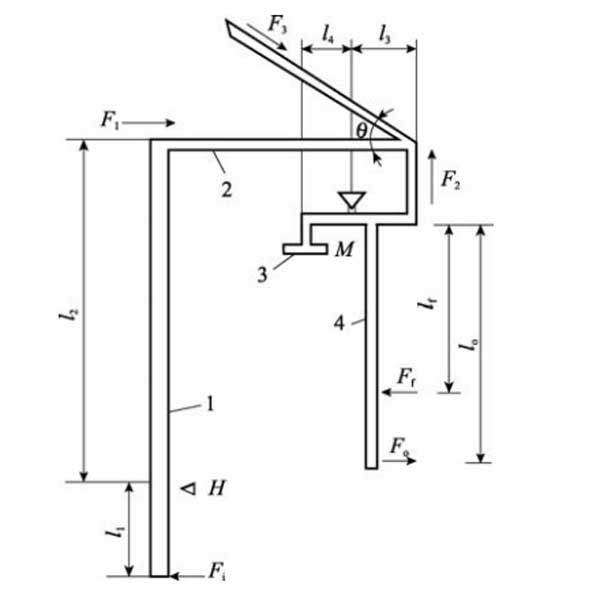

    主、副杠桿和矢量機構的受力分析圖如圖3 所示。輸入力 Fi 、檢測元件膜片或膜盒的有效面積 A 與被測壓力 Δp 之間的關系為

圖3

圖4

    由上式可以得出以下結論：

    (1) DDZ－Ⅲ型差壓(壓力)變送器的輸出電流Io 與被測差壓之間Δp成線性關系。

    (2)式中第二項為調零彈簧所產生的輸出電流的大小。當 Δp= 0，調整調零彈簧使該項輸出為 o I = 4mA ，或者用于零點遷移。

    (3) 式中第一項用于調整量程的上限。當Δp =Δpmax時，使該項對應的輸出電流Io= 20mA 。由于 Kp 與膜片的有效面積 A、反饋線圈匝數ω 和矢量機構的夾角θ有關，因此，可以改變 A 和ω 進行量程粗調，改變θ進行量程細調。

    (4) 調整量程項和調零項都與 Kf 有關，所以二者相互影響，必須反復調整，才能滿足精度要求。
