一·實驗名稱

       不同廠家投入式液位計的芯體受溫度影響實驗

       二·實驗目的

        探究A、B、C、D等四個不同廠家的芯體受溫度影響變化范圍的實驗，找到性價比最優的芯體。

       三·實驗條件與設備器材

      實驗條件：①室溫約13℃

      ②氣壓約0.1MPa

       設備器材：電熱鼓風干燥箱，臺式萬用表/8808A

        四·實驗原理

        將投入式液位計各廠家芯體連接到臺式萬用表，然后將芯體放入電熱鼓風干燥箱，通過設定調節電熱鼓風干燥箱溫度，觀察記錄臺式萬用表的示數變化，分析總結得出各芯體在某個溫度范圍內的最優性價比。

       五·實驗步驟

     1.接通萬用表與芯體之間的連接，萬用表顯示零位對應的電壓值（理論上是1V），

     2.將芯體放入電熱鼓風干燥箱，設定電熱鼓風干燥箱的溫度為15℃， 待溫度增加至15℃時，保持15～20分鐘，然后觀察記錄萬用表上面各芯體的示數

     3.設定電熱鼓風干燥箱的溫度為20℃，重復以上操作

     4.用電熱鼓風干燥箱每隔5℃設一間隔，一直到60℃停止

     5.記錄電熱鼓風干燥箱的溫度所對應的各芯體的測量數值

     6.分析哪一家的芯體在某個溫度范圍內所受溫度的影響最小

     六·實驗結果

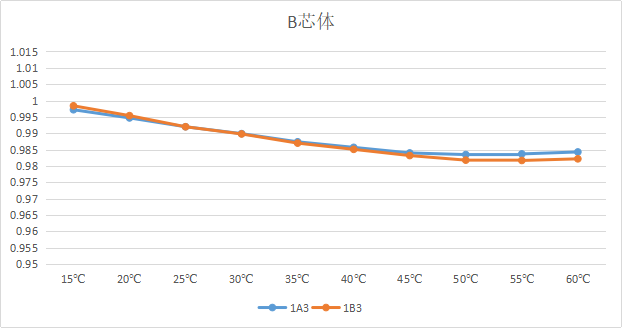

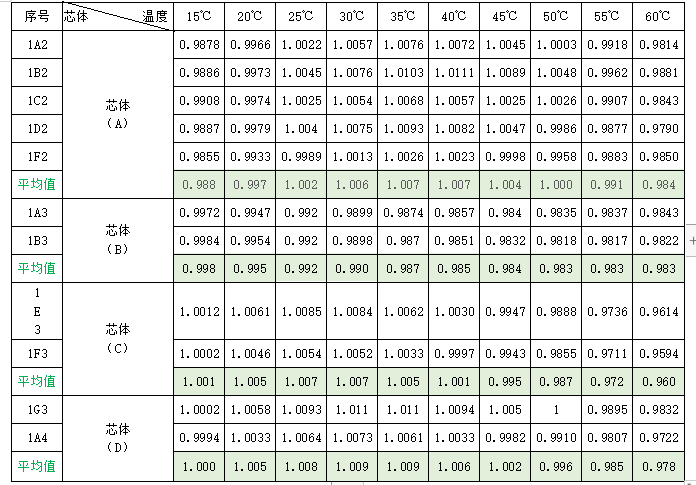

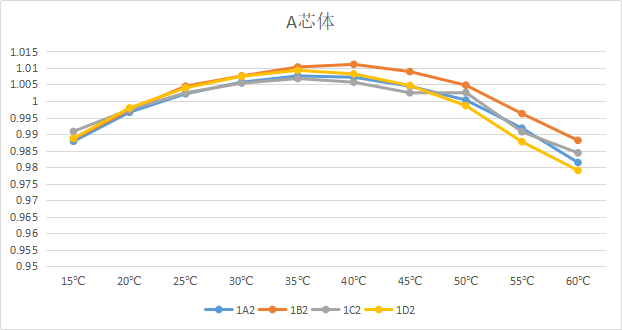

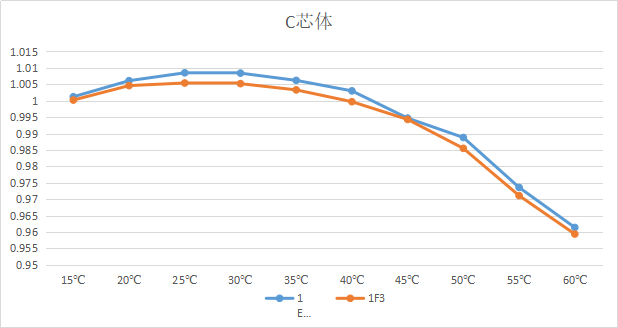

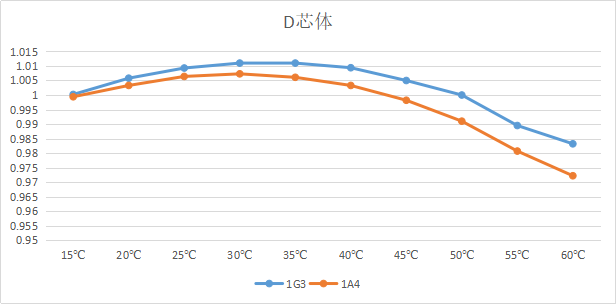

     1.不同廠家的芯體受溫度影響變化匯總表

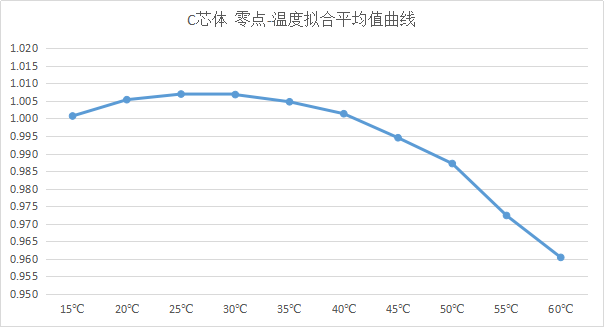

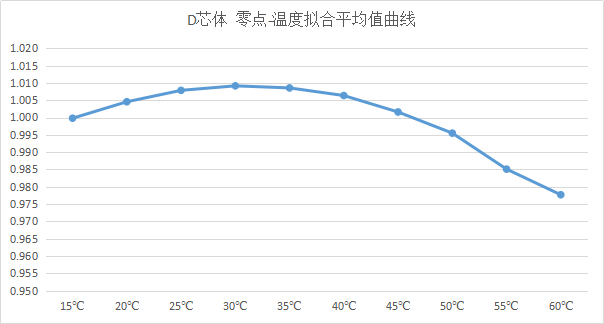

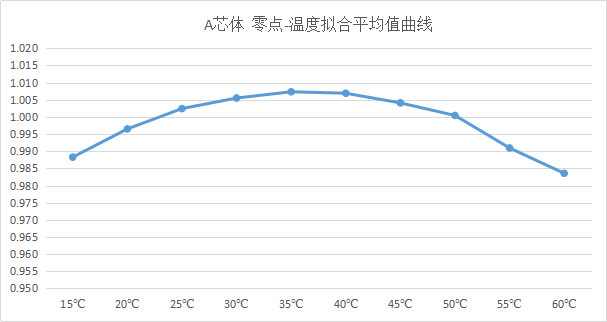

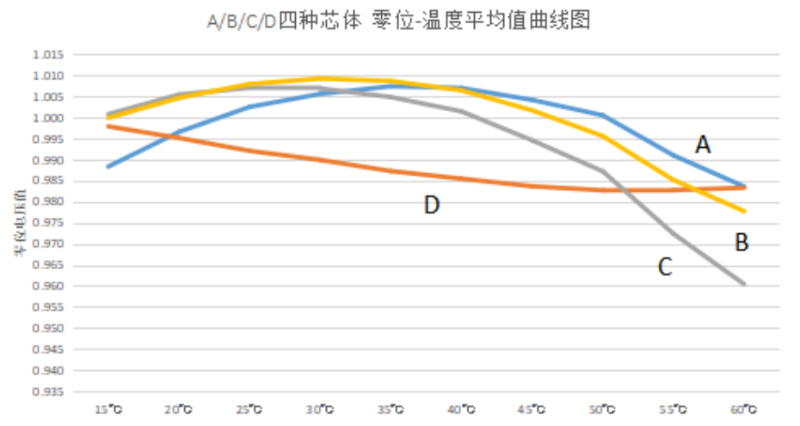

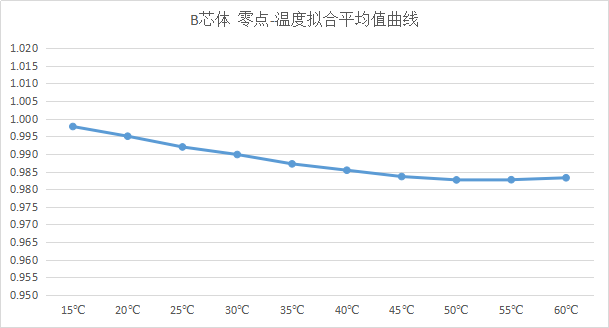

         對上面的曲線圖進行擬合，得到了A，B，C，D四種芯體的各零點溫度擬合曲線，如下圖

    根據A，B，C， D 的各零點溫度擬合曲線，得以下匯總表

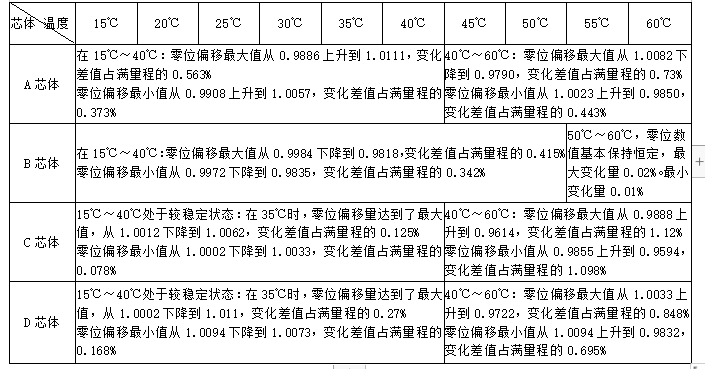

零位時芯體受溫度影響的匯總表

       對應的電壓值從0.9886上升到1.0111，變化量占滿量程的0.563%，在40℃～60℃，零位從1.0082下降到0.9790，變化差值占滿量程的0.73%。

      對比B，C，D三種芯體，在15℃～40℃時，C和D受溫度影響最小，在35℃時，C芯體零點偏移達到了最大值0.125%，D芯體零點偏移達到了最大值0.27%，但在40℃～60℃時，C芯體和D芯體受溫度影響最大，在60℃時，C芯體零點偏移達到了最大值1.12%，D芯體零點偏移達到了最大值0.848%，

      對B芯體而言，15℃～50℃時，其零點的電壓值一直在減小，在50℃時達到了最大值0.415%，在50℃～60℃時，其零點的電壓值基本保持恒定，最大變化值0.02%。

       綜合上述1、2、3、得知：

       工作的介質環境溫度在40℃以內時，C芯體和D芯體受溫度影響最小，在此溫度范圍內，建議使用C或D的芯體

       工作的介質環境溫度在40℃以上，60℃以內時，B芯體受溫度影響最小，在此溫度范圍內，建議使用B的芯體
