應變式壓力變送器表是利用某些機械或電氣元件將壓力轉換成電信號，如頻率、電壓、電流等信號來進行測量的儀表，因其檢測元件動態性能好、耐高溫，因而適用于測快速變化，脈動壓力和超高壓等場合。本篇相遠儀表將為大家介紹應變式壓力計【相遠儀表：400-101-2883】。

    應變式壓力變送器是電氣式壓力儀表的一種，是利用某些機械或電氣元件將壓力轉換成電信號，如頻率、電壓、電流等信號來進行測量的儀表。這類壓力計因其檢測元件動態性能好、耐高溫，因而適用于測快速變化，脈動壓力和超高壓等場合彈性式壓力儀表是利用彈性元件在外力的作用下產生形變來測量壓力的，其種類繁多，在工業上的應用也相當廣泛。

    應變片式壓力計由彈性元件、電阻應變片和測量電路組成。彈性元件用來感受被測壓力的變化，并將被測壓力的變化轉換為彈性元件表面的應變。電阻應變片粘貼在彈性元件上，將彈性元件的表面應變轉換為應變片電阻值的變化，然后通過測量電路將應變片電阻值的變化轉換為便于輸出測量的電量，從而實現被測壓力的測量。

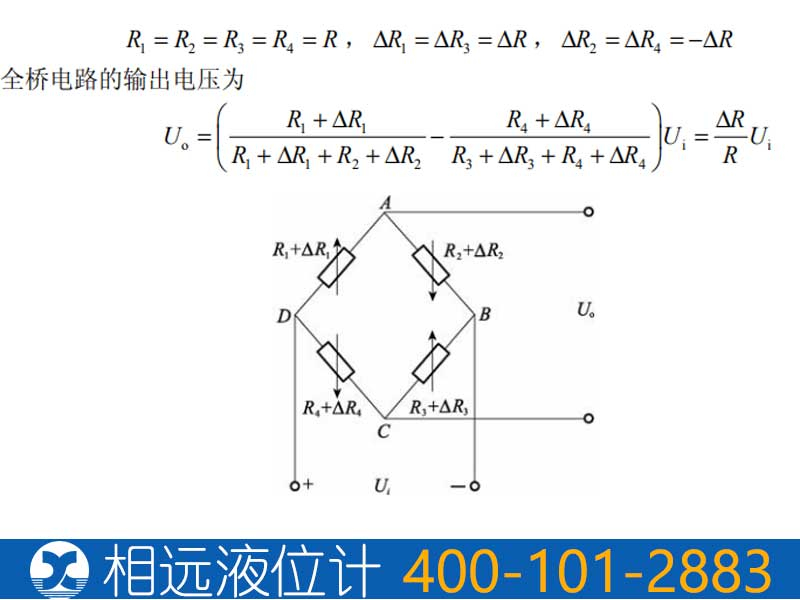

    目前工程上使用最廣泛的電阻應變片有金屬電阻應變片和半導體應變片。應變片一般和彈性元件結合使用，將應變片粘貼在彈性元件上，當彈性元件受壓形變時帶動應變片也發生形變，使阻值發生變化，再通過電橋輸出測量信號。由于應變片具有較大的電阻溫度系數，其電阻值往往隨環境溫度而變化，因此常采用 2 個或 4 個靜態性能完全相同的應變片，使它們處在同一電橋的不同橋臂上，實現溫度的補償。下圖 為應變式壓力檢測儀表的測量電橋，電橋的四個橋臂都接有應變片，此時相鄰橋臂所接的應變片承受相反應變，相對橋臂的應變片承受相同應變，即有

    應變片式壓力計具有較大的測量范圍，被測壓力可達幾百兆帕，并具有良好的動態性能，適用于快速變化的壓力測量。但盡管測量電橋具有一定的溫度補償作用，應變片式壓力計仍具有比較明顯的溫漂，因此，這種壓力檢測儀表多應用于一般要求的動態壓力檢測，

    測量精度一般在 0.5%～1.0%左右。
