汽包水位的雙沖量控制系統是在單沖量和比值控制系統的基礎上發展而來，引入了蒸汽流量的監視后對水位補充校正后，大大減小了假水位引起的調節器誤動作。 本篇相遠儀表將從為您介紹該方面的內容【相遠儀表400-101-2883】

在雙沖量控制系統中，還存在一些問題：對蒸汽流量的測量不可能完全準確；給水流量是否與蒸汽流量相等無法得知；控制閥的工作特性不一定成為線性，對蒸汽負荷變化要做到靜態補償比較困難；不能克服給水擾動等。所以，就需要在雙沖量方案的基礎上再引入給水流量信號，構成三沖量控制系統，如圖所示。

可以看出，這是前饋與串級控制組成的復合控制系統。串級系統的主回路直接控制水位，用于抑制除負荷擾動之外的其他擾動；副回路是流量隨動系統，與蒸汽流量的靜態前饋系統一起控制負荷擾動。與一般的串級控制系統類似，主回路采用比例積分調節規律，副回路采用純比例或比例積分調節規律。在這樣的三沖量復合控制系統中，串級控制和前饋控制組成了一個完善的整體，能夠比較全面、準確地完成控制任務。

圖 2

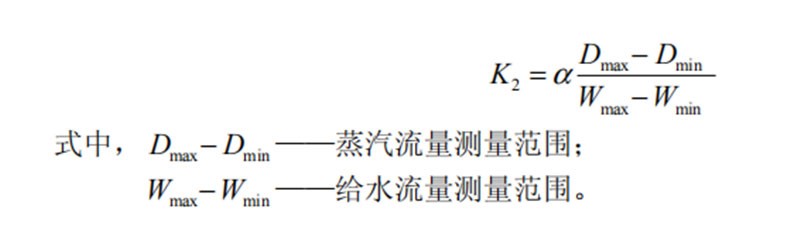

系數設置：系數 K1 通?？扇?1 或稍小于 1；K2 可按式(7-11)取值；至于C0 的設置與雙沖量控制系統相同。水位調節器和流量調節器的參數整定方法與一般串級控制系統相同。

無論是雙沖量控制方案還是三沖量控制方案，都利用了蒸汽負荷作為前饋控制信號，所以，對蒸汽流量的檢測成為非常重要的環節。一般地，對蒸汽流量的檢測可以采用測體積或者測質量兩種方式，從保持物料平衡的角度來看，采用測質量的方法相對好一些。由于目前大多數場合下測量蒸汽流量都是使用孔板式差壓流量計測體積，所以可以在孔板后再增加一個測量蒸汽密度的裝置，利用體積流量和蒸汽密度計算出蒸汽的質量流量，將它作為前饋信號來使用。如果不增加密度計，也可利用過熱蒸汽的壓力和溫度查出當前狀態下飽和蒸汽的密度，把它作為系數與蒸汽體積流量相乘得到質量流量。這兩個方案中，前者的實時性較好，能比較及時地反應蒸汽質量流量的變化；而后者的投資較小，但不能保證蒸汽質量流量的瞬時準確性。由于蒸汽流量的檢測精度對汽包水位的控制有著特殊意義，所以應該在允許的情況下盡可能地提到蒸汽流量的檢測精度。
