汽包水位在外界擾動作用下的變化過程與一般液位對象存在明顯區別，需要進行特殊的分析。 本篇相遠儀表將從為您介紹該方面的內容【相遠儀表400-101-2883】

        對汽包水位控制的研究已經經歷的很長時間，逐漸形成了一套行之有效的控制方法。之所以對它進行大量的研究，不僅是由于它的重要性，還在于它的對象特性具有很強的特殊性，主要表現在其水位在外界擾動作用下的變化過程與一般液位對象存在明顯區別，需要進行特殊的分析。汽包內的水位高低與蒸汽負荷量 D 、補充給水量 W、補充水溫 T、汽包蒸汽壓力 PD 等參數都有關系，而其中影響作用比較大的主要是蒸汽負荷和給水量。一般而言，通常用給水量來直接影響水位，所以把給水量對水位的影響稱為控制通道影響，把蒸汽負荷對水位的影響稱為干擾通道影響

1) 干擾通道的動態特性

蒸汽負荷(向外提供的蒸汽流量)對水位的影響主要指在燃料量不變的前提下，蒸汽流量突然變化導致的水位變化情況。假設給水量沒有同時變化，如果按照常規的物料平衡原則來考慮，必然是物料流出量大于流入量，水位應該隨之下降。但是汽包是一個特殊對象，水位的變化情況遠比常規對象來得復雜。由于蒸汽流量突然增加，就使短時間內汽包內飽和蒸汽壓力迅速下降，造成汽包內水的沸點突然降低，汽化過程加劇，水面以下氣泡不僅數量迅速增加而且體積增大，將水位整體抬高，形成虛假的水位上升現象，與一般對象的水位變化恰恰相反，這種現象被稱為假水位現象。

在蒸汽流量擾動下，水位變化的階躍響應曲線如圖 7.3 所示。當蒸汽流量突然增加時，由物料平衡原理得出的水位變化如曲線 H1 所示，而由于假水位導致的水位變化如曲線 H2所示，整體水位 H 的變化則為二者的疊加，即

H = H ₁+ H ₂

其變化情況如曲線 H 所示。從圖中可以看出，在水位變化的初始階段水位不僅不會下降，反而先上升，過一段時間后才開始下降(反之，當蒸汽流量突然減少時，則水位先下降，然后上升)。

曲線 H 的傳遞函數為

假水位變化的大小與鍋爐的工作壓力和蒸發量等有關，一般蒸發量為 100～300T/h 的中高壓鍋爐在負荷突然變化 10%時，假水位可達 30mm～40mm。對于這種假水位現象，在設計控制方案時必須加以重視。

2) 控制通道的動態特性

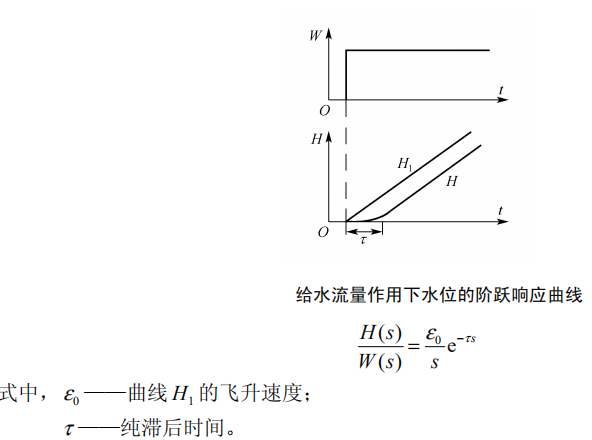

在給水流量作用下，汽包也不能僅僅當作常規單容對象來考慮，其階躍響應曲線如圖所示。對于常規單容無自衡對象而言，水位響應曲線如圖 中曲線 H1 所示；但由于給水溫度要大大低于比汽包內飽和水的溫度，所以給水量增加后，汽包內的水溫必然隨之下降，導致水中氣泡含量減少、體積下降，引起水位下降。因此實際的水位響應曲線如圖中曲線 H 所示，即當突然加大給水量后，汽包水位并不立即增加，而要呈現出一段起始慣性段。用傳遞函數來描述時，它相當于一個積分環節和一個純滯后環節的串聯，可表示為

一般而言，純滯后時間τ 與給水溫度相關，水溫越低，滯后時間越長。一般τ 約在 15s～100s 之間。如采用省煤器，則由于省煤器本身的延遲，會使τ 增加到 100s～200s。

3) 其他干擾因素的影響

除了上述兩個比較主要的影響之外，給水溫度變化、鍋爐排污、吹灰等過程也會對汽包水位造成影響。給水溫度會影響水面下的氣泡數量和體積；鍋爐排污則要排出汽包的部分陳水；吹灰時要使用鍋爐自身的蒸汽，這些都對是水位有影響，但都屬于短時間的擾動，可以很快被抑制下來，無需做特殊處理。
