擴散硅壓力(差壓)變送器由于單晶硅材料純度高、功耗小、滯后和蠕變極小、機械穩定性好，而且傳感器的制造工藝和硅集成電路工藝有很好的兼容性，所以以擴散硅壓阻傳感器作為檢測元件的壓力檢測儀表得到了廣泛的應用。本篇相遠儀表將為大家介紹擴散硅壓力(差壓)變送器 【  相遠液位計：400-101-2883】。

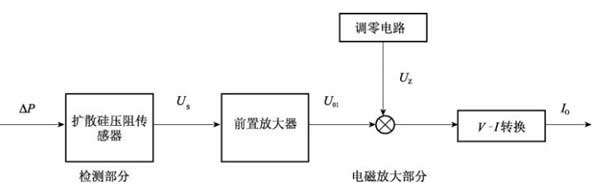

    擴散硅壓力(差壓)變送器是以壓阻式傳感器為檢測元件的一種壓力檢測儀表，主要由擴散硅壓阻傳感器和電磁放大部分組成的，如圖 2.43 所示。壓阻傳感器的工作原理是基于壓阻效應。其壓力敏感元件是在半導體材料的基片上利用集成電路工藝制成的擴散電阻，當受到被測壓力的作用時，擴散電阻的阻值由于電阻率的變化而改變，擴散電阻一般要依附于彈性元件才能正常工作。用作壓阻式傳感器的基片材料主要為硅片和鍺片，由于單晶硅材料純度高、功耗小、滯后和蠕變極小、機械穩定性好，而且傳感器的制造工藝和硅集成電路工藝有很好的兼容性，所以以擴散硅壓阻傳感器作為檢測元件的壓力檢測儀表得到了廣泛的應用。

圖1

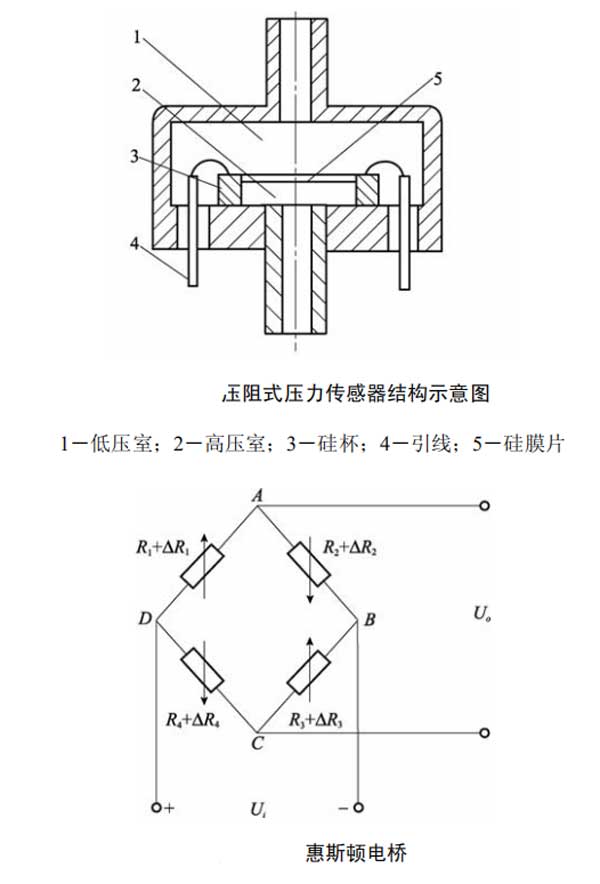

    圖1為壓阻式壓力傳感器的結構示意圖。在硅膜片上用離子注入和激光修正方法形成四個阻值相等的擴散電阻，并連接成惠斯頓電橋形式，如圖2所示。電橋用恒壓源或恒流源激勵。通過 MEMS 技術在硅膜片上形成一個壓力室，一側與取壓口相通，另一側與大氣相連，或做成標準的真空室。當被測壓力作用在膜片上產生差壓時，使得膜片一部分壓縮一部分拉伸，位于膜片壓縮區的電阻變小，位于膜片拉伸區的電阻變大，電橋失去平衡。電橋的輸出電壓反映了膜片上所受的壓力差。

圖2

圖3

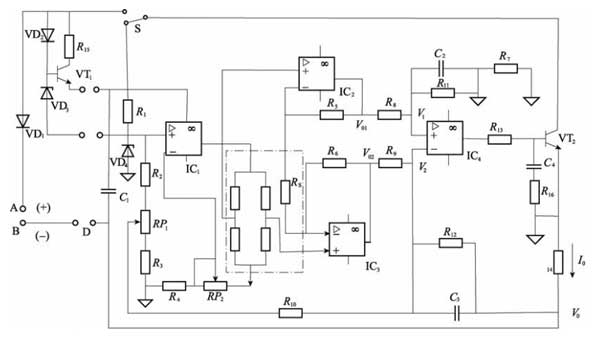

    變送電路原理線路圖如圖所示，其作用是將橋路輸出的毫伏信號轉換為標準電流信號。虛線框中的傳感器接成惠斯頓電橋形式，位于運放 IC1 的反饋回路中，由 VD4、IC1、R4、RP2 組成的恒流源激勵，電流大小可以由 RP2 微調。運放 IC2、IC3、IC4 組成差動放大電路，具有極高的輸入阻抗。

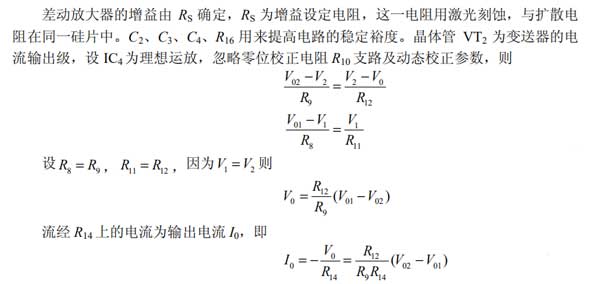

    經過電路參數設計，橋路輸出經差動放大，

圖4

圖5

    再經變送器電流輸出級射出電流的增量等于 16mA，通過調整電位器 RP1，使變送器被測量程的下限為 4mA，這樣變送器就實現了4mA～20 mA 的電流轉換。
