工業鍋爐是化工、煉油、發電等工業生產過程中必不可少的重要?jiǎng)恿υO(shè)備，它的作用是生產出高溫高壓的蒸汽，給后續工段提供作功活加熱用的原料。大中型鍋爐的控制是相當?shù)湫偷囊粋€(gè)控制系統，它包括汽包液位控制、燃燒過程控制、蒸汽壓力控制等多個控制回路，屬于比較復雜的控制對象，而其中的汽包液位控制由于對象特性特殊，控制方法有效成為經典的控制系統實例。

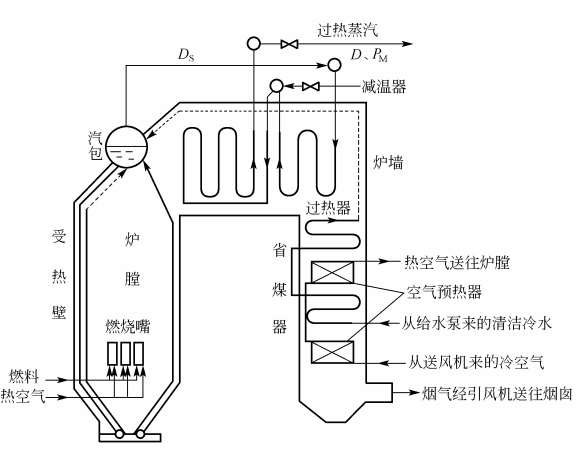

常見的鍋爐設備的主要工藝流程如圖所示。由圖可知，燃料和熱空氣按一定比例送入燃燒室燃燒，生產的熱量傳遞給蒸汽發生系統，產生飽和蒸汽 D_S 。飽和蒸汽經過熱器后形成一定氣溫的過熱蒸汽 D ，匯集至蒸汽母管。壓力為 p _m的過熱蒸汽，經負荷設備控制供給負荷設備用。與此同時，燃燒過程中產生的煙氣，除將飽和蒸汽變成過熱蒸汽外，還分別經過省煤器和空氣預熱器對鍋爐給水和燃燒用空氣進行預熱，以充分利用熱能，最后經引風機送往煙囪，排入大氣。

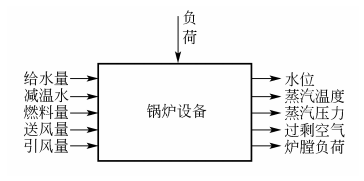

從鍋爐的生產過程和設備情況看，它是一個比較復雜的被控對象，其輸入變量主要有：負荷、鍋爐給水、燃料量、減溫水、送風和引風等；輸出變量主要有：汽包水位、蒸汽壓力、過熱蒸汽溫度、爐膛負壓、過?？諝?/span>(煙氣含氧量)等。如果將鍋爐等效為一個黑匣子，那么就可以用如圖所示的簡圖表達它的輸入輸出變量之間的關系。由圖可以看出，這些輸入輸出變量之間并非簡單的一一對應的關系，而是相互關聯的，具有一定的耦合特性，所以鍋爐設備是一個多輸入、多輸出且相互關聯的復雜被控對象。假設其外部設備的用汽負荷發生變化，必將會引起汽包水位、蒸汽壓力和過熱蒸汽溫度等的變化；而燃料量的變化不僅影響蒸汽壓力，同時還會影響到汽包水位、過熱蒸汽溫度、過?？諝夂蜖t膛負壓等參數；給水量的變化將直接影響汽包水位，同時還對蒸汽壓力、過熱蒸汽溫度等產生間接影響。所以，要想精確地對鍋爐的所有輸出量進行控制是一個比較困難的事。在目前控制系統中，大多數情況是對鍋爐進行適當?shù)募僭O(shè)后，將鍋爐設備控制劃為若干獨立個子系統，通過各個子系統的分別對相應的變量進行控制，一般不需考慮變量之間的相互影響，從而是鍋爐控制變得比較簡單。本節僅就其中汽包的液位檢測與控制作相應的討論。
