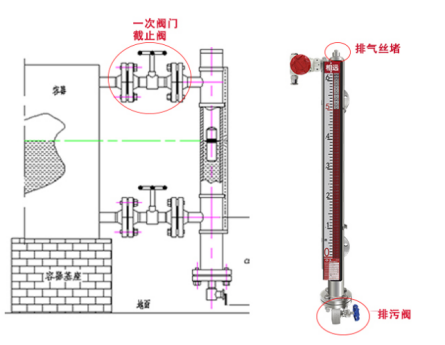

液位計整體安裝圖：

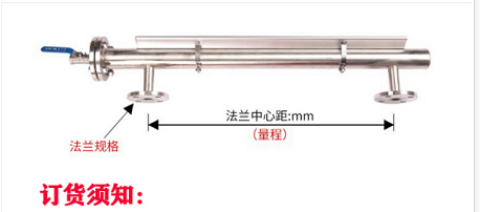

首先，最主要的尺寸一：液位計上下法蘭中心距尺寸是多超，最好精確到±2mm以內，因為法蘭中心距是個固定尺寸，誤差太大的話，那就要么長了，或者斷了，2片法蘭孔距對不上，

螺栓就上不進去。（重要尺寸）如下圖：

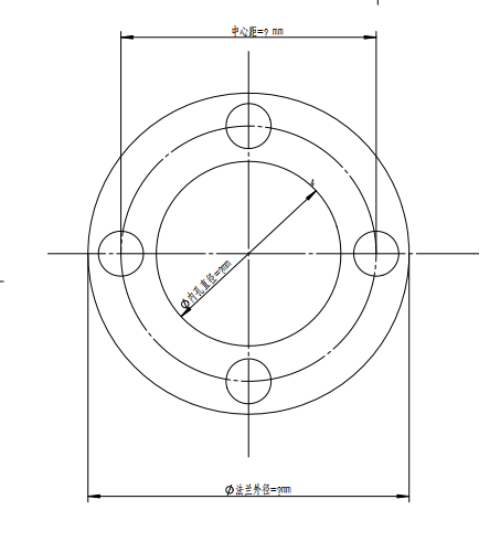

主要的尺寸2：側面安裝法蘭的規格，標準。如果可以準確的提供法蘭口徑那是最好的，但是遇到不知道法蘭規格的那就只能現場測量的，那法蘭的測量方法，告知下大家如下圖：

需要提供.法蘭對角螺栓孔距離（主要尺寸），法蘭外徑尺寸，法蘭厚度，內孔直徑，幾個螺栓孔的，以上是4孔法蘭，6孔法蘭，8孔法蘭測量也是一樣的方法，根據這些尺寸，正規的生產廠家就可以在法蘭卷上查到對應的法蘭規格。這樣就避免采購的液位計法蘭跟現場法蘭不一致規格而導致的發固定在一起的問題。

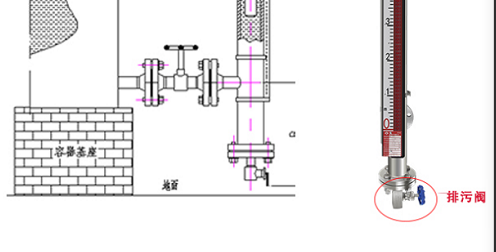

主要尺寸3：液位計下法蘭中心距到地面的距離，知道這個距離的話，可以有效控制底部尺寸，從而防止液位計下面尺寸太長頂住地面；如下圖：

根據以上尺寸，然后訂貨須知:

1.量程:0-6米 超長可分段

2.工作溫度工作壓力

3.介質密度

4.安裝形式:法蘭、螺紋(具體規格尺寸)

5.輔助功能:輸出信號開關量信號

6.接液材質:304、316L、PP、PVC 襯四氟、鈦合金等。就可以正確的測量需要更換的現場液位計尺寸了.
