封閉容器內采用靜壓液位計，需要注意零點偏移，本篇相遠液位計將具體為您介紹差壓式液位變送器【相遠液位計：400-101-2883】

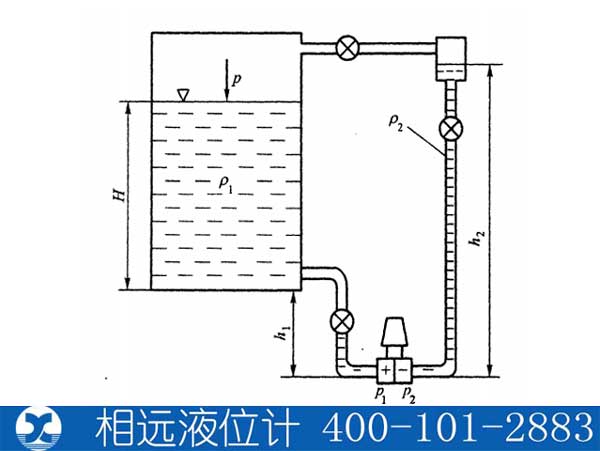

    在封閉容器中，容器下部的液體壓力除了與液位高度有關外，還與液面上部的介質壓力有關。在這種情況下，可以采用測量差壓的方法來測量液位，如圖所示。

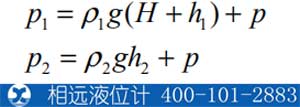

    這種測量方法在測量過程中需消除液面上部氣壓及氣壓波動對示值的影響。差壓式液位計采用差壓式變送器，將容器底部反映液位高度的壓力引入變壓器的正壓室，容器上部的氣體壓力引入變送器的負壓室。引壓方式可根據液體性質選擇。為了防止由于內外溫差使氣壓引壓管中的氣體凝結成液體，一般在低壓管中充滿隔離液體。設隔離液體密度為 ρ1 ，被測液體的密度為 ρ2 ，一般使 ρ1  > ρ2  ，則正、負壓室的壓力為

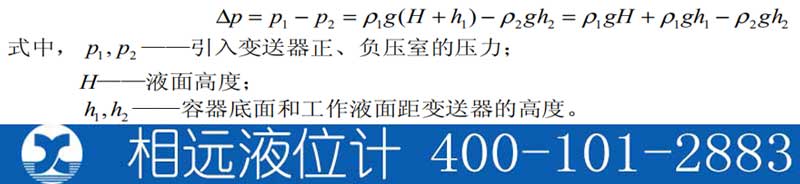

    壓力平衡公式為

差壓式液位變送器的零點遷移

    利用差壓變送器測量液位時，將液位形成的差壓轉換成統一標準電信號輸出。由于安裝位置條件不同，物位存在儀表零點遷移問題。

零點遷移的目的就是使 H=0 時，變送器的輸出電流為 Imin(如 4mA)。量程遷移有無遷移、負遷移和正遷移 3 種情況，如圖 所示。

1) 無遷移

    差壓變送器的正壓室取壓口正好與容器的最低液面處于同一水平位置，則零點遷移量為Z0 =ρ1gh1?ρ2gh2=0 ，作用于變送器正負壓室的差壓與液面的高度的關系為

Δ p = ρ1 gH

    當 H=0 時，Δp =  0，變送器的輸出最小值(如目前常用的 DDZ－Ⅲ型儀表)為 I0  = 4mA 。當 H=Hmax 時， Δp =  ρ1 gHmax  ，變送器的輸出最大值  I0 = 20mA 。

2) 負遷移

    如上圖 (b)所示，低壓管中充滿隔離液體。則零點遷移量為

Z0 =ρ1gh1?ρ2gh2

    當 H=0 時，Δp=Z0 =ρ1gh1?ρ2gh2 <0 ，變送器的輸出電流 I0 < 4mA 。當 H=Hmax 時，變送器的輸出最大值 I0 < 20mA 。通過調整遷移彈簧，使變送器的輸出仍為 4mA～20mA。與無遷移相比，負遷移特性曲線只是向負軸平移了一個固定差壓ρ2gh2? ρ1gh1，稱為負遷移，遷移量為 ρ2gh2? ρ1gh1。

3) 正遷移

    如上圖所示，當變送器的安裝位置與容器的最低液位不在同一水平位置上，則正、負壓室的壓力的壓差為

Δp= ρ1 g (H +h )

    當 H=0 時， Δp=Z0 =ρ1gh1 >0 ，變送器的輸出電流 I0 > 4mA 。當 H=Hmax 時，變送器的輸出最大值  I0 >20mA 。通過調整遷移彈簧，使變送器的輸出仍為 4mA～20mA。與無遷移相比，特性曲線只是正向平移了一個固定差壓ρ1gh1 ，稱為正遷移，遷移量為ρ1gh1 。

在差壓變送器的產品手冊中，通常注明是否帶有遷移裝置以及相應的遷移量范圍，應根據現場的具體情況予以正確選用.
