一·實驗名稱

磁翻板液位計浮球破壞性實驗

二·實驗目的

在常溫約25℃時，驗證磁翻板液位計的浮球在多少壓力時遭受破壞，從而得出浮球可承受的壓力。

三·實驗條件與設備器材

實驗條件：①常溫約25℃

②氣壓約0.1MPa

設備器材：手動壓力機1臺（帶壓力表），一根防爆撓性管，耐高壓液位計1臺，浮球3個。

四·實驗原理

 在常溫約25℃時，驗證不同的磁翻板液位計的浮球各自能承受多大壓力。將浮球放入加滿水的耐高壓液位計中，用防爆撓性管連接液位計和手動壓力機，然后手動緩慢加壓到某一壓力值，靜置壓力保持一段時間，看浮球是否有損壞，記錄此壓力值，若浮球表面未受到擠壓變形，則繼續緩慢加壓到浮球表面變形為止，記錄此壓力值，從而得出此浮球在多大的壓力范圍內是安全的，多大的壓力時會出現損壞。

五·實驗步驟

（1）將浮球放入已做好裝滿水的密封良好的耐壓液位計中

（2）用防爆撓性管連接液位計和手動壓力機

（3）加壓，看壓力表的示數變化

（4）加壓到某一特定值，若壓力表的示數沒有發生突然抖動的情況，說明該壓力值在浮球的承受范圍內，停止加壓，記錄此值，在此壓力下保持半小時

（5）取出浮球，看浮球表面有無擠壓變形，若有變形，停止加壓，若無變形，將浮球再放入液位計中

（6）繼續加壓，觀察壓力表的示數變化，到壓力表的示數突然發生抖動為止，停止加壓，記錄此時壓力表的示數

（7）得出此浮球的壓力破壞值

六·實驗結果

1>第一個實驗：

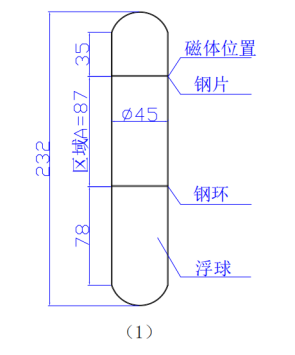

如圖（1）所示

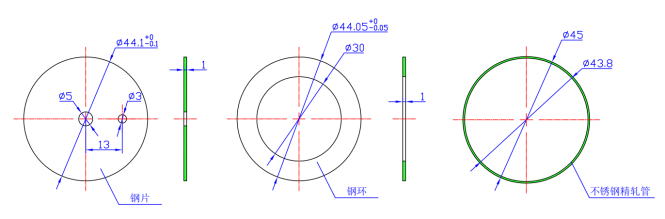

在精軋管的磁體位置豎直砸入一鋼片，磁體向下87mm處砸入一鋼環，按照圖（1）所示的尺寸制成浮球。

將其放入液位計中加壓，發現壓力在4MPa時，浮球無損壞，記錄此值，在此壓力下保持半小時，確保浮球無損壞，然后繼續緩慢加壓，發現在5.5MPa時，壓力表示數突然大幅度抖動，此時停止加壓，記錄此壓力值。取出浮球，發現在浮球A區域因受擠壓變形，浮球損壞，根據工業金屬管道試驗壓力及要求，試驗壓力為設計壓力的1.5倍，

由此得出：

設計壓力=試驗壓力/1.5=5.5/1.5≈3.6MPa.根據實驗我們得出此浮球的設計壓力在3.6MPa以內。

2>第二個實驗：

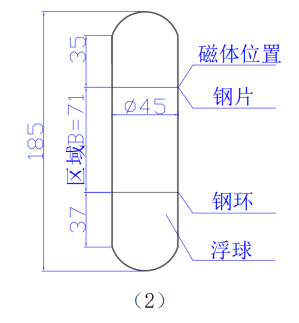

如圖（2）所示

在精軋管的磁體位置豎直砸入一鋼片，磁體向下71mm處砸入一鋼環，按照圖（2）所示的尺寸制成浮球。

將其放入液位計中加壓，發現壓力在6MPa時，浮球無損壞，記錄此值，在此壓力下保持半小時，確保浮球無損壞，然后繼續緩慢加壓，發現在7MPa時，壓力表示數突然大幅度抖動，此時停止加壓，記錄此壓力值。取出浮球，發現在浮球B區域因受擠壓變形，浮球損壞，根據工業金屬管道試驗壓力及要求，試驗壓力為設計壓力的1.5倍，

由此得出：

設計壓力=試驗壓力/1.5=7/1.5≈4.6MPa.根據實驗我們得出此浮球的設計壓力在4.6MPa以內。

3>第三個實驗：

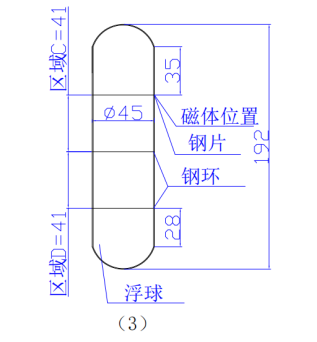

如圖（3）所示

在精軋管的磁體位置豎直砸入一鋼片，磁體向下41mm處砸入一鋼環，繼續向下41mm處又砸入一個鋼環，按照圖（3）所示的尺寸制成浮球。

將其放入液位計中加壓，發現壓力在9MPa時，浮球無損壞，記錄此值，在此壓力下保持半小時，確保浮球無損壞，然后繼續緩慢加壓，發現在10MPa時，壓力表示數突然大幅度抖動，此時停止加壓，記錄此壓力值。取出浮球，發現在浮球C區域和D區域因受擠壓變形，浮球損壞，根據工業金屬管道試驗壓力及要求，試驗壓力為設計壓力的1.5倍，

由此得出：

設計壓力=試驗壓力/1.5=10/1.5≈6.7MPa.根據實驗我們得出此浮球的設計壓力在6.7MPa以內。

七·討論

此三組實驗都是在常溫約25℃時進行的，當條件溫度改變時，上述實驗結果不成立，因此該實驗不具備指導性，
